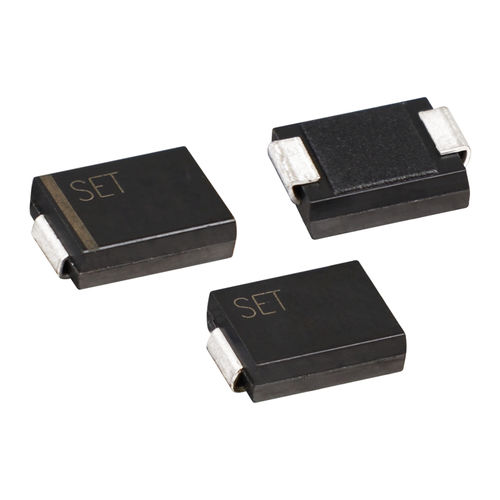

Диод TVS SMDJ series

SMDнапряжениястандартный

Подавитель переходного напряжения (TVS) - это компонент защиты цепи компонент, который либо ослабляет (уменьшает), либо фильтрует переходной скачок напряжения (перенапряжение), диоды TVS обеспечивают критическую защиту, переходя в лавинный пробой в течение не более нескольких наносекунд после удара, зажимают переходное напряжение и направляют его ток в землю землю. Характеристики ● Низкое инкрементальное импульсное сопротивление ● Отличная способность к зажимам ● Низкопрофильный корпус со встроенной разгрузкой от натяжения ● Типичный ИК менее 2,0 мкА при напряжении выше 12 В ● Пиковая импульсная мощность 3000 Вт при длительности импульса 10/1000 мкс Форма волны, частота повторения (рабочий цикл): 0.01% ● Для поверхностного монтажа с целью оптимизации пространства на плате ● Типичный режим отказа - короткое замыкание от превышения заданного напряжения или тока ● IEC 61000-4-2 ESD 30 кВ (воздух), 30 кВ (контакт) ● EFT-защита линий данных в соответствии с IEC 61000-4-4 ● Очень быстрое время отклика ● Стеклянный пассивированный спай микросхемы ● Высокая температура пайки оплавлением гарантирована: 260 °C/30 сек ● VBR @ TJ= VBR@25 °C x (1+αT x (TJ - 25)) (αT: температурный коэффициент, типичное значение 0,1%) ● Пластиковая упаковка имеет класс горючести V-0 согласно стандарту Underwriters Laboratories ● Соответствует уровню MSL1, согласно J-STD-020, ● Матовое оловянно-свинцовое покрытие ● Не содержит галогенов и соответствует требованиям RoHS ● Pb-free E3 означает, что межсоединения второго уровня не содержат Pb, а материал отделки выводов - олово (Sn) материал отделки выводов - олово (Sn) (IPC/JEDEC J-STD609A.01)
