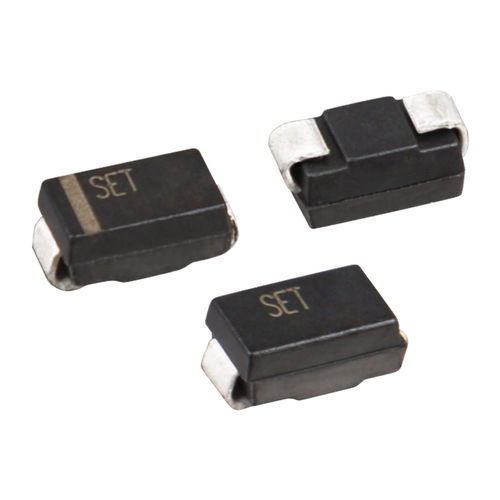

Диод SMD ASMA series

для монтажа на поверхностимощностиимпульсный

Подавитель переходного напряжения (TVS) - это компонент защиты цепи компонент, который либо ослабляет (уменьшает), либо фильтрует переходной скачок напряжения (перенапряжение), диоды TVS обеспечивают критическую защиту, переходя в лавинный пробой в течение не более нескольких наносекунд после удара, зажимают переходное напряжение и направляют его ток в землю землю. Характеристики ● Квалифицирован по стандарту AEC-Q101 ● Низкое инкрементальное импульсное сопротивление ● Отличная способность к зажимам ● Низкопрофильный корпус со встроенной разгрузкой от натяжения ● Типичный IR менее 1,0 мкА при напряжении выше 12 В ● Пиковая импульсная мощность 400 Вт при длительности импульса 10/1000 мкс Форма волны, частота повторения (рабочий цикл): 0.01% ● Для поверхностного монтажа с целью оптимизации пространства на плате ● Типичный режим отказа - короткое замыкание от превышения заданного напряжения или тока ● IEC 61000-4-2 ESD 30 кВ (воздух), 30 кВ (контакт) ● EFT-защита линий данных в соответствии с IEC 61000 -4-4 ● Очень быстрое время отклика ● Стеклянный пассивированный спай микросхемы ● Гарантированная высокая температура пайки оплавлением: 260 °C/40 с ● VBR @ TJ= VBR@25°C x (1+αT x (TJ - 25)) (αT: температурный коэффициент, типичное значение 0,1%) ● Пластиковая упаковка имеет класс воспламеняемости V-0 согласно Underwriters Laboratories ● Соответствует уровню MSL1, согласно J-STD-020 ● Матовое оловянно-свинцовое покрытие ● Не содержат галогенов и соответствуют требованиям RoHS ● Pb-free E3 означает, что межсоединения второго уровня не содержат Pb и материал отделки выводов - олово (Sn) (IPC/JEDEC J-STD609A.01) Области применения ● Коммуникационное оборудование ● Безопасность и защита ● Промышленное оборудование управления ● Источники питания ● Автомобильная электроника ● Новая энергетика ● Молниезащита
