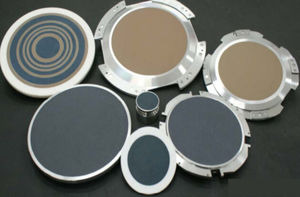

Керамический вакуумный держатель

для обрабатываемых деталейдля выпрямлениядля метрологии

Обзор продукта
В производстве полупроводников, оптики и высокоточной электроники стабильное зажатие детали и безповреждная передача критичны. Традиционные пористые металлические вакуумные планшайбы имеют ограничения по однородности, чистоте поверхности и долговременной стабильности. Новое поколение микропористых керамико‑металлических вакуумных планшайб интегрирует высокопроизводящий микропористый керамический адсорбционный слой с металлической фланцевой базой для оптимизации функциональных характеристик и прочности конструкции.

01 Ключевая роль микропористой керамической адсорбционной поверхности
Адсорбционная поверхность выполнена из микропористой керамики на основе высокочистой оксида алюминия (Al2O3) или карбида кремния (SiC), точно спечённой для образования равномерно распределённой микропористой структуры. Это обеспечивает:

• Равномерное распределение вакуумного давления, исключающее локальные концентрации напряжений
• Стабильную, нецарапающую опору для пластин (wafer), стекла и тонкоплёночных подложек
• Высокую чистоту поверхности, снижающую риск частичной контаминации

02 Конструктивное усиление металлической фланцевой базы
Микропористый керамический слой соединён с металлической фланцей методом вакуумной пайки, формируя интегрированный адсорбционный узел. Металлическая фланца обеспечивает:

• Высокую механическую прочность и ударную стойкость
• Улучшенную совместимость при установке и интерфейсах
• Оптимизированные пути уплотнения для снижения риска утечек

03 Сравнительный анализ: традиционные металлические пористые планшайбы и керамико‑металлические композитные планшайбы

• Однородность пор: Традиционные металлические планшайбы демонстрируют большие отклонения и неравномерное распределение, ведущее к локальным перепадам давления; микропористая керамическая поверхность обеспечивает равномерную организацию микропор и стабильный отрицательный перепад по всей площади
• Чистота поверхности: Металлические поверхности склонны к окислению и отслаиванию частиц, что создает риск контаминации; керамические поверхности химически инертны и не дают выпадения примесей, подходят для сред с высокой чистотой
• Износостойкость: Металлы имеют меньшую твердость поверхности, со временем изнашиваются или деформируются и могут забивать поры; керамические поверхности высокотвердые, устойчивы к износу и старению, что значительно увеличивает срок службы
• Адаптивность к деталям: Металлические поверхности могут царапать тонкие листы и пластины, вызывая деформацию; гладкие керамические поверхности обеспечивают зажатие без повреждений и совместимы с различными точными тонкими деталями
• Структурная стабильность: Металлические пористые конструкции склонны к деформации и утечкам при длительной интенсивной эксплуатации; интегрированная керамико‑металлическая конструкция обеспечивает высокую ударопрочность и герметичность
• Сценарии применения: Металлические пористые планшайбы подходят для общих обработок и экономичной массовой продукции; керамико‑металлические композиты разработаны для высокоточных процессов в полупроводниковой, оптической и высокотехнологичной электронике

04 Применение в прецизионном производстве
Микропористые керамико‑металлические вакуумные планшайбы используются в:

• Обращении и выравнивании полупроводниковых пластин (wafer)
• Обработке подложек плоских панелей (LCD/OLED)
• Оснастке для шлифовки и полировки оптических линз
• Высокоточной обработке керамики и тонкоплёночных материалов

Заключение
По мере развития полупроводникового и прецизионного производства технология вакуумного захвата движется в сторону керамических композитных конструкций. Микропористые керамико‑металлические планшайбы объединяют материальные и конструктивные решения для обеспечения более стабильной и чистой адсорбции в высокоточных производственных процессах.

Технические характеристики / спецификации

• Материал адсорбции: микропористая керамика из высокочистого оксида алюминия (Al2O3) или карбида кремния (SiC)
• Изготовление: точное спекание для получения равномерной микропористой структуры
• Композитная структура: функциональная керамическая поверхность, соединённая с металлической фланцей методом вакуумной пайки
• Ключевые преимущества: равномерное распределение вакуума, высокая чистота поверхности, безцарапающая опора, высокая износостойкость
• Функции металлической фланцы: механическое усиление, ударопрочность, совместимость при установке/интерфейсах, оптимизированные пути герметизации
• Типичные применения: обращение с пластинами (wafer), обработка подложек LCD/OLED, оснастка для оптических линз, обработка тонких плёнок и керамики
