Измерительная система сопротивление DX-9000 series
удельное сопротивлениеэффект Холлаза счет проводимости

Измерительная система сопротивление - DX-9000 series - Xiamen Dexing Magnet Tech. Co., Ltd. - удельное сопротивление / эффект Холла / за счет проводимости

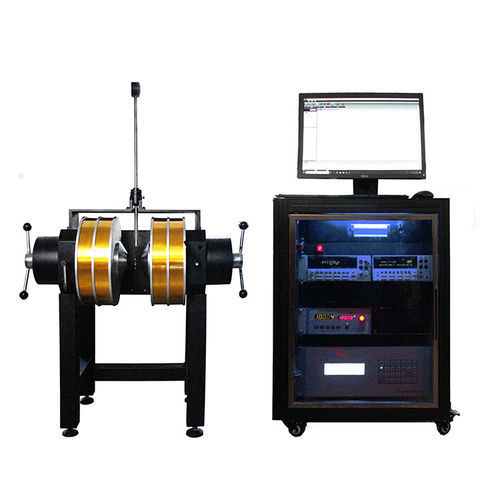

Измерительная система сопротивление - DX-9000 series - Xiamen Dexing Magnet Tech. Co., Ltd. - удельное сопротивление / эффект Холла / за счет проводимости
Измерительная система сопротивление - DX-9000 series - Xiamen Dexing Magnet Tech. Co., Ltd. - удельное сопротивление / эффект Холла / за счет проводимости - изображение - 2
Измерительная система сопротивление - DX-9000 series - Xiamen Dexing Magnet Tech. Co., Ltd. - удельное сопротивление / эффект Холла / за счет проводимости - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Xiamen Dexing Magnet Tech. Co., Ltd.

Характеристики

Физическая величина
удельное сопротивление, сопротивление, эффект Холла
Технология
магнитный, за счет проводимости
Режим работы
автоматизированный
Измеренное изделие
для полупроводника, для магнитострикционных материалов
Место применения
для промышленного применения, лабораторный, для теста составляющих
Другие характеристики
конфигурируемый

Описание

Обзор
  • Серия DX-9000 представляет собой полностью автоматизированную систему измерения электрических транспортных свойств для характеристики эффекта Холла, магниторезистивности (R–H), температурной зависимости сопротивления (R–T) и I–V‑характеристик. Система интегрирует прецизионные измерительные приборы (например, Keithley), выбираемые источники магнитного поля (электромагниты или безжидкогелиевые сверхпроводящие магниты), настраиваемые держатели образцов и автоматизированное программное обеспечение для воспроизводимых измерений.


Функции
  • Измерение эффекта Холла, характеристик R–H (сопротивление в зависимости от магнитного поля), R–T (сопротивление в зависимости от температуры) и I–V (удельное сопротивление).
  • Выводимые параметры: удельное сопротивление пленки (sheet resistance), объемная проводимость (resistivity), коэффициент Холла, подвижность Холла, концентрация носителей и тип проводимости.
  • Формирование характерных выходных данных: зависимости параметров от температуры или магнитного поля; I–V‑кривые при разных полях и температурах; графики R–H и R–T для анализа и отчетности.


Основные характеристики
  • Измерения удельного сопротивления, коэффициента Холла и подвижности Холла соответствуют стандарту ASTM‑F76.
  • Широкие диапазоны измерения сопротивления и удельного сопротивления в зависимости от конфигурации (от ультранизких ≈100 nΩ до высоких значений до 100 GΩ в отдельных конфигурациях).
  • Вставная плата образца с поставляемой четырехзондовой платой, упрощающая установку образцов и сокращающая подготовку электродов.
  • Стандартная конфигурация обеспечивает одновременную проверку двух образцов; опциональное расширение — до четырех образцов.
  • Автоматизированные последовательности измерений и вычислений через специализированное ПО; типичный набор данных по эффекту Холла можно получить примерно за 3 минуты.
  • Высокая стабильность магнитного поля (стабильность за 24 часа < ±0,5 G) с плавным переходом через ноль; питание электромагнита с интегрированным гауссметром и тонкой настройкой (разрешение 0,1 G; пример разгона 0→1 kG за ~20 с).
  • Выбираемые варианты температурного контроля позволяют проводить измерения Холла и сопротивления в широких температурных диапазонах.


Доступные конфигурации и ключевые возможности
  • Стандартные системы (модели): DX-9003, DX-9005, DX-9007 — подвижность до ~1×10^5 cm^2/Vs; диапазон концентраций носителей ~6×10^12–6×10^21 cm^-3; диапазон удельного сопротивления 5×10^-7–5×10^2 Ω·cm.
  • Системы высокой чувствительности (модели): DX-9003HS, DX-9005HS, DX-9007HS — подвижность до ~1×10^6 cm^2/Vs; концентрация носителей до ~6×10^23 cm^-3; удельное сопротивление до ~5×10^-9 Ω·cm.
  • Системы для высоких сопротивлений (модели): DX-9003HR, DX-9005HR, DX-9007HR — концентрации носителей от ~6×10^8 до ~6×10^23 cm^-3; удельное сопротивление до ~5×10^6 Ω·cm; измерение сопротивления до 10 GΩ.
  • Варианты температурной среды: однозонная камера с жидким азотом (77 K); термостаты на жидком азоте (стандарт 80–325 K; высокотемпературный 80–500 K); циркуляционные холодильники (4 K–325 K или 10 K–325 K); высокотемпературная печь (325 K–1000 K).
  • Магнитные среды: комнатно‑температурные магниты/электромагниты (пример: 1 T @10 mm; 2.4 T @10 mm; 2.6 T @10 mm в зависимости от модели); температурно‑переменные криостаты (пример: 0.44 T @ LN2 до 2.0 T @ LN2 в зависимости от модели; 0.26–1.5 T для закрытого цикла в зависимости от типа).
  • Опциональные компоненты: безжидкогелиевые сверхпроводящие криоплатформы (серия CFMS, 5 T–18 T, 1.6 K–400 K), оптические опции (поляризационная головка, затемняющий короб с оптическим путем), вращающийся механизм, вакуумный насос, циркуляционная водяная система охлаждения и дополнительные опции температуры/поля.


Технические характеристики
  • Серия / модели: серия DX-9000 (варианты Standard, HS, HR: DX-9003/9005/9007; DX-9003HS/9005HS/9007HS; DX-9003HR/9005HR/9007HR).
  • Измеряемые свойства: эффект Холла, магниторезистивность (R–H), температурная зависимость сопротивления (R–T), I–V‑характеристики.
  • Выводимые параметры: sheet resistance, resistivity, Hall coefficient, Hall mobility, carrier concentration, conductivity type.
  • Диапазоны измерения сопротивления (в зависимости от конфигурации): Standard ≈ 10 mΩ – 10 MΩ; High‑sensitivity ≈ 0,1 mΩ – 10 mΩ (опция низкого сопротивления 100 nΩ – 10 mΩ); High‑resistance 0,1 mΩ – 10 GΩ.
  • Возможности источника тока: Standard/HS ±50 pA – ±1.05 A (например ±1.05 A @ ±21 V, ±105 mA @ ±210 V); HR ±0.1 pA – ±0.1 A; разрешение измерения: HS/Standard до 10 pA / HR до 10 fA.
  • Источник/измерение напряжения: примеры диапазонов и разрешений: Standard минимальное разрешение 0.1 μV (±0.1 μV – ±200 V); HS ±1 nV – ±100 V; HR ±1 nV – ±100 V.
  • Диапазоны удельного сопротивления: Standard 5×10^-7 – 5×10^2 Ω·cm; HS 5×10^-9 – 5×10^2 Ω·cm; HR 5×10^-9 – 5×10^6 Ω·cm.
  • Диапазоны подвижности: Standard до ~1×10^5 cm^2/Vs; HS/HR до ~1×10^6 cm^2/Vs (в зависимости от модели).
  • Диапазоны концентрации носителей: Standard ~6×10^12 – 6×10^21 cm^-3; HS до ~6×10^23 cm^-3; HR от ~6×10^8 – 6×10^23 cm^-3 (в зависимости от модели).
  • Стабильность магнитного поля: стабильность за 24 часа < ±0,5 G; встроенный гауссметр и тонкая регулировка; плавный переход через ноль.
  • Максимальные размеры образцов (примеры по варианту): 10 × 10 × 3 mm; 30 × 30 × 3 mm; 50 × 50 × 3 mm.
  • Количество одновременно измеряемых образцов: Standard 2 (расширяемо до 4); HS/HR обычно одиночная конфигурация для высокочувствительных/высокосопротивительных измерений.
  • Типичный занимаемый объем (примеры): 2 m × 1.5 m; 5 m × 2 m (в зависимости от конфигурации).
  • Примечание по точности измерений: при указанных допущениях (толщина образца 100 nm, поле 10 000 Gauss, коэффициент коррекции 1): точность измерения сопротивления ≈2 %; точность для resistivity, Hall coefficient, carrier concentration и mobility ≈5 %.
