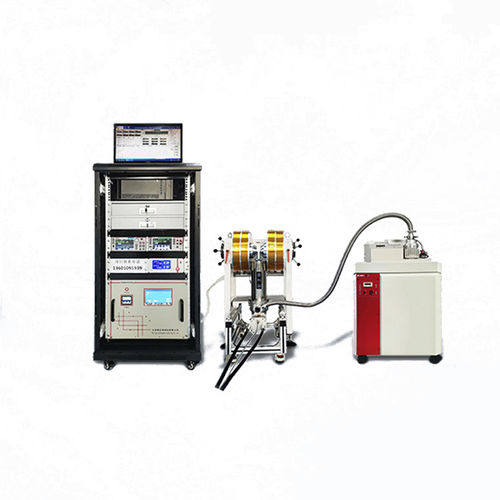

Измерительная система эффект Холла DX-1000H

концентричностиудельное сопротивлениедля полупроводника

Высокотемпературная испытательная система на эффекте Холла состоит из электромагнита, вакуумного насоса, высокотемпературной вакуумной камеры, гауссметра, источника постоянного тока, источника тока электромагнита, регулятора температуры, компьютера и программного обеспечения. Принцип работы высокотемпературной испытательной системы на эффекте Холла - Источник тока электромагнита обеспечивает ток электромагнита для генерации магнитного поля; - Гауссметр измеряет значение однородного магнитного поля, создаваемого электромагнитом; - С одной стороны, источник постоянн настоящего снабжает течение теста образца образец для испытания эффекта Холла, и с другой стороны, он использован для того чтобы измерить напряжение тока Холла питаемое назад образцом; - Образец, который нужно испытать помещен в высокотемпературной камере вакуума, зафиксированной высокотемпературным клеем, и использован как 4 испытательных пункта; - От высокотемпературной вакуумной камеры есть 4 вывода, два из которых подключены к регулятору температуры для измерения и контроля температуры, другой-провод высокотемпературного зонда, подключенного к гауссметру, а другой подключается к проводу подключения образца Холла к источнику постоянного тока; - Компьютер подключен к гауссметру, регулятору температуры, источнику постоянного тока и источнику электромагнитного тока, а программное обеспечение управляет значениями тока и магнитного поля, проходящими через измеряемый образец, и получает измеренное значение напряжения. Проверяемые материалы: - Полупроводниковые материалы: SiGe, SiC, InAs, InGaAs, InP, AlGaAs, HgCdTe и ферритовые материалы и т. Д.;
