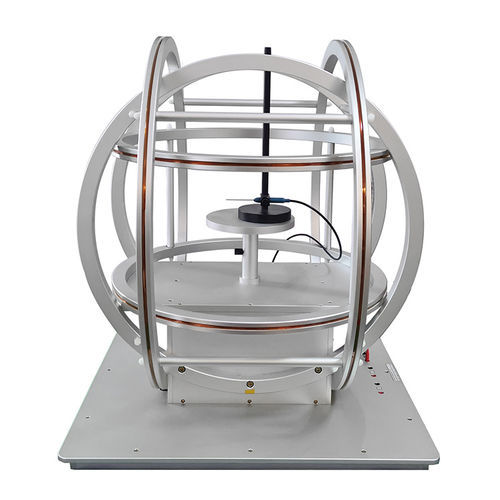

Генератор магнитное поле DXHC series

электромагнитного поляполейпрограммируемый

Катушка Гельмгольца - это устройство, состоящее из двух (или более) согласованных катушек, расположенных на общей оси для создания высокооднородного магнитного поля в центральной области. Dexinmag предлагает одномерные, двухмерные и трехмерные конфигурации катушек Гельмгольца, доступные в качестве генераторов поля переменного или постоянного тока, а также нестандартных размеров и характеристик. Применение:

• Генерирование стандартного магнитного поля для лабораторных и промышленных испытаний.
• Смещение и компенсация магнитного поля Земли для экспериментов и датчиков.
• Имитация геомагнитной обстановки и эксперименты по моделированию электромагнитных помех.
• Калибровка датчиков Холла и различных магнитометров.
• Исследования биомагнитных полей и магнитных свойств материи (намагниченность, гистерезис, измерение потока).
• Управление и изучение микровихрей, магнитных наночастиц и нанороботов в контролируемых магнитных полях.
• Магнитные удерживающие катушки для физики плазмы и экспериментов, связанных с термоядерным синтезом (возможен большой заказ катушек).
• Изготовление и тестирование высокоточных магнитных датчиков.

Принцип работы: Когда в две одинаковые круговые катушки подается ток в одном направлении и они разнесены на определенное расстояние, их поля накладываются, образуя почти однородное магнитное поле вблизи средней плоскости. Поменяв местами токи, можно использовать эту суперпозицию для создания области околонулевого поля (анти-Гельмгольца). В качестве руководства по проектированию компания Dexinmag использует эмпирическое соотношение B ≈ 0,9-μ0-I/R (для двух катушек радиуса R, разнесенных на 2R). Типы/конфигурации продукции (высокий уровень):

• 1D (однонаправленная) катушка Гельмгольца - одноосная катушка для однородных полей переменного/постоянного тока.
• 2D катушка Гельмгольца - ортогональная пара (пары), обеспечивающая плоские однородные поля.
• 3D / 3-осевая катушка Гельмгольца - три взаимно ортогональные пары катушек для полного контроля трехмерного поля (включая вращающиеся и градиентные поля).
• 3D катушка Гельмгольца равного диаметра - три катушки с одинаковым диаметром и числом оборотов для компактного однородного объема.
• Квадратная катушка Гельмгольца - большие однородные области с квадратными рамками для больших образцов (длина стороны до метров).
• Комбинированная катушка Гельмгольца высокой однородности (в стиле Баркера) - компенсированные конструкции катушек для расширения и улучшения однородной области.
• Катушки градиентного магнитного поля, катушки без магнитных моментов и катушки Гельмгольца силовой частоты (переменного тока) (настраиваемая напряженность поля / однородность).

Представительные параметры / примеры (выдержка из таблицы Dexinmag):

• DXHC30-50 - радиус 300 мм; центральное поле ≈ 50 Гс; однородность ~5%; диаметр однородной сферы ~200 мм; типовая мощность ~420 Вт; вес 1D ≈ 55 кг.
• DXHC30-10 - радиус 300 мм; центральное поле ≈ 10 Гс; однородность ~0,5%; диаметр однородной сферы ~100 мм; типовая мощность ~90-120 Вт; вес 1D ≈ 12 кг.
• DXHC30-2 - радиус 300 мм; центральное поле ≈ 2 Гс; однородность ~0,05-0,01%; диаметр однородной сферы ~60-40 мм; типовая мощность ~18-32 Вт; вес 1D ≈ 3.5 кг.
• DXHC25-1000 - радиус 250 мм; центральное поле ≈ 1000 Гс; однородность ~5%; диаметр однородной сферы ~160 мм; типовая мощность ~5000 Вт; вес 1D ≈ 500 кг.
• DXHC25-500 - радиус 250 мм; центральное поле ≈ 500 Гс; равномерность ~0,5%; диаметр однородной сферы ~100 мм; типичная мощность ~2500 Вт; вес 1D ≈ 250 кг.
• DXHC20-500 / DXHC20-300 / DXHC20-100 - примеры с радиусом 200 мм, предлагающие центральные поля 500/300/100 Гс соответственно (равномерность и мощность шкала по модели).
• Малые модели (серии DXHC15, DXHC10, DXHC7) - радиусы 150-70 мм с центральными полями от нескольких Гс до сотен Гс в зависимости от модели; подходят для компактных установок и настольных экспериментов.

Основные характеристики и конструктивные особенности:

• Выпускаются модели переменного и постоянного тока; могут создавать однородные сильные поля, градиенты и вращающиеся магнитные поля (системы Dexinmag поддерживают замкнутый контроль в определенных диапазонах, например, 0-20 Гц и 0-200 Гс для некоторых 3D-систем).
• Каркасы и опоры при необходимости являются немагнитными; радиус катушки рекомендуется не менее ~2,5× наибольшего образца, чтобы образец помещался в однородной области.
• Стандартные разъемы: Amphenol / авиационные розетки, соединительные стойки, гнезда типа "банан" и т.д.; многоосевые катушки имеют отдельные разъемы/каналы привода (например, 3-осевые устройства обычно имеют три разъема и независимые источники питания).
• Возможны индивидуальные разработки и установка/тестирование на месте; Dexinmag производит широкий спектр стандартных моделей (DXHCxx-yy) и сборки на заказ для специальных применений.

Caractéristiques / spécifications techniques:

• Производитель / бренд: Dexinmag (Xiamen Dexing Magnet Tech. Co., Ltd.).
• Диапазон / серия: Серия DXHC (несколько моделей DXHC, например, DXHC30-50, DXHC25-1000, DXHC20-500, DXHC15-50, DXHC10-200, DXHC7-100).
• Функции: генерирование однородных магнитных полей (переменного / постоянного тока), градиентных полей и вращающихся полей; калибровка магнитометров; моделирование геомагнитной и электромагнитной обстановки; привод магнитных микровихрей / частиц.
• Диапазон центрального поля: от нескольких Гс до 1000+ Гс в зависимости от модели (см. примеры в таблице моделей).
• Типичный радиус катушки: обычно от 70 мм до 300 мм (и нестандартные большие размеры для крупных образцов или проектов по установке).
• Равномерность: зависит от модели (примеры варьируются от субпроцентных уровней до нескольких процентов в зависимости от конструкции и компенсации однородности).
• Диапазон мощности: от нескольких ватт (малые модели) до нескольких киловатт (большие / высокопольные модели) - зависит от модели.
• Вес: зависит от модели (пример - от нескольких кг для небольших катушек до нескольких сотен кг для больших высокопольных устройств).
• Варианты: одноосевые, двухосевые, трехосевые, 3D с равным диаметром, квадратные каркасы, комбинированные катушки с высокой однородностью (Баркер), градиентные катушки, конфигурации катушек без магнитных моментов.
