3-осная катушка DXHC series

магнитнаяAC/DCкруговая

Характеристики

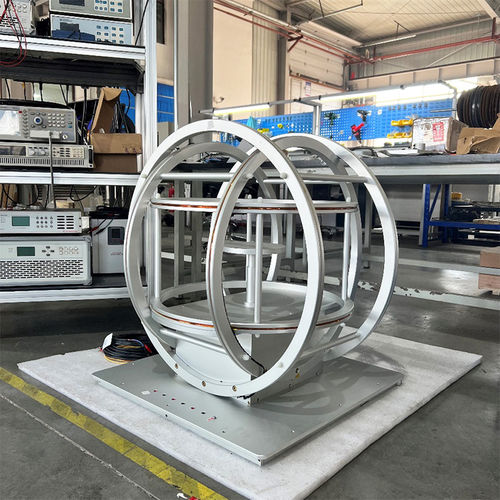

3-осевая катушка Гельмгольца (серия DXHC) обеспечивает генерацию ортогональных магнитных полей X, Y и Z с управляемыми постоянными и переменными компонентами. Применяется для компенсации и подавления поля Земли, моделирования геомагнитной среды, оценки эффекта магнитного экранирования, моделирования ЭМИ, калибровки датчиков Холла и магнитометров, исследований биомагнитных полей и изучения магнитных свойств материалов.

Параметры спецификации

• Семейство моделей: серия DXHC (несколько вариантов радиуса и амплитуды поля).
• Примеры радиусов: модели примерно от 70 мм до 300 мм (DXHC7–DXHC30).
• Центральная интенсивность поля: примерно от 2 Gs до 1000 Gs в зависимости от модели.
• Диапазон однородности: от 5 % до 0,01 % в зависимости от модели.
• Диаметры однородной сферы: примеры Φ10 мм до Φ200 мм в зависимости от модели.
• Мощность на ось: диапазон примерно от 5 W до 5000 W в зависимости от модели.
• Массы: одномерные и трехмерные массы варьируются в зависимости от модели (см. данные по моделям).

Типовые случаи
3DXHC10-100

• Оси магнитного поля X, Y и Z ортогональны друг другу.
• Максимальное поле на ось: 100 Gs.
• Минимальный средний диаметр: 200 мм.
• Однородная область: Φ25 мм.
• Однородность: 0,1 %.
• Питание: 300–800 W.

3DXHC15-30

• Оси X, Y и Z ортогональны.
• Максимальное поле на ось: 30 Gs.
• Минимальный средний диаметр: 300 мм.
• Однородная область: Φ40 мм.
• Однородность: 0,1 %.
• Питание: 120 W на ось.

3DXHC20-10

• Оси X, Y и Z ортогональны.
• Максимальное поле на ось: 10 Gs.
• Минимальный средний диаметр: 400 мм.
• Однородная область: Φ100 мм.
• Однородность: 1 %.
• Питание: 300–800 W.

3DXHC21-25

• Центральное поле на ось: 25 Gs.
• Минимальный диаметр: 420 мм; максимальный диаметр: 650 мм.
• Однородная область: Φ60×60 мм.
• Однородность: 1×10⁻3.
• Максимальная мощность: 300 W.

Дополнительные примечания и схема
В документации приведена схема системы управления магнитным полем и примеры трехмерных цилиндрических экранирующих катушек, применяемых для получения слабых магнитных полей внутри экранирующих труб. Трехмерная экранирующая трубчатая катушка состоит из группы из четырех осевых катушек и двух групп седельных (радиальных) катушек и может дополняться комбинациями градиентных катушек первого и второго порядка для улучшения формирования поля.

Технические характеристики

• Оси: 3-осная генерация ортогональных магнитных полей (X, Y, Z).
• Применение: компенсация/подавление земного поля, геомагнитное моделирование, тестирование магнитного экранирования, моделирование ЭМИ, калибровка датчиков Холла и магнитометров, исследования биополя, изучение магнитных свойств материалов.
• Доступные центральные поля: ~2 Gs до 1000 Gs в зависимости от модели.
• Однородность: типично от 5 % до 0,01 % в зависимости от модели и размеров.
• Диаметры однородной сферы: примеры от Φ10 мм до Φ200 мм.
• Потребляемая мощность на ось и масса: варьируются по моделям; для точных значений смотрите данные по модели.
