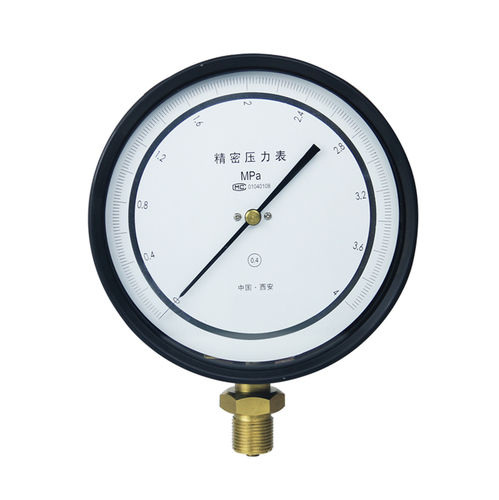

Аналоговый манометр YB

для монтажа на панелис трубкой Бурдонадля процесса

Обзор
Серия прецизионных манометров YB от YUNYI — механические эталонные приборы для калибровки и высокоточного онлайн‑измерения давления. Изготовлены в соответствии с национальным стандартом GB-1227 и регламентом поверки JJG-49. Серия сочетает в себе измерительный элемент на основе трубки Бурдона, удобную аналоговую индикацию и несколько диаметров шкалы для лабораторных, цеховых и технологических применений.

Классы точности

• 0,4% FS
• 0,25% FS
• 0,16% FS
• 0,1% FS

Серии моделей и опции
Серия YB выпускается с диаметрами шкалы 150 мм и 160 мм и предлагает несколько вариантов конфигурации для щитового монтажа, настольного или полевого применения.

Серия YB-150 (шкала 150 мм)

• YB-150 – стандартная модель
• YB-150A – с регулировкой нуля
• YB-150B – со шкалой с зеркалом против бликов
• YB-150C – с регулировкой нуля и зеркальной шкалой

Серия YB-160 (шкала 160 мм)

• YB-160 – стандартная модель
• YB-160A – с регулировкой нуля
• YB-160B – со шкалой с зеркалом против бликов
• YB-160C – с регулировкой нуля и зеркальной шкалой

Специальные модели

• YBT-254 – настольный прецизионный манометр, шкала 250 мм
• BXY-250 – прецизионный сфигмоманометр 0–40 kPa, шкала 250 мм
• YB-150D – класс 0,16%, шкала 150 мм

Ключевые особенности

• Высокая точность в доступных классах (0,4%–0,1% FS)
• Диапазон измерения от вакуума (-0,1 MPa) до 250 MPa
• Трубка Бурдона (пружинная трубка) как механический чувствительный элемент для стабильной и воспроизводимой индикации
• Материалы пружинной трубки: оловянно‑фосфорная бронза (низкие диапазоны), хромованадиевая сталь (высокие диапазоны)
• Механическая работа — без внешнего питания
• Опциональная регулировка нуля и зеркальная шкала для полевой калибровки и удобного считывания
• Доступны конфигурации для щитового, настольного и полевого монтажа

Диапазоны измерения

• Вакуум: -0,1 ~ 0 MPa
• Положительное давление (оловянно‑фосфорная бронза): 0 ~ 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6 MPa
• Положительное давление (хромованадиевая сталь): 0 ~ 6 (тип B); 10; 16; 25; 40; 60 MPa
• Составные диапазоны: -0,1 ~ 0 ~ 250 MPa

Типичные применения

• Калибровка промышленных манометров в мастерских и калибровочных лабораториях
• Онлайн‑измерение технологических сред с высокой точностью
• Метрологическая поверка и передача значений давления
• Нефтяная, химическая и нефтехимическая отрасли
• Научно‑исследовательские и испытательные лаборатории
• Отделы контроля качества и инспекции

Почему выбирают серию YB

• Соответствие национальным стандартам (GB-1227) и регламенту поверки JJG-49
• Широкий выбор классов точности и размеров шкалы для требований к калибровке
• Испытанная механическая конструкция для долговременной стабильности и минимального обслуживания
• Опции для полевой калибровки (регулировка нуля) и улучшения читаемости (зеркальная шкала)

Технические характеристики

• Чувствительный элемент: трубка Бурдона (пружинная трубка)
• Классы точности: 0,4%; 0,25%; 0,16%; 0,1% FS
• Диаметры шкалы: 150 мм, 160 мм (специально: 250 мм для настольной модели)
• Диапазоны измерения: от вакуума до 250 MPa (см. список диапазонов)
• Материалы пружинной трубки: оловянно‑фосфорная бронза (низкие диапазоны), хромованадиевая сталь (высокие диапазоны)
• Опции: регулировка нуля, зеркальная шкала против бликов
• Питание: механическое (без внешнего питания)
• Нормы: изготовлено согласно GB-1227 и поверено по JJG-49
• Типичный монтаж: варианты для щитового/настольного/полевого монтажа (YB-150, YB-160, YBT-254, BXY-250 и т.д.)
