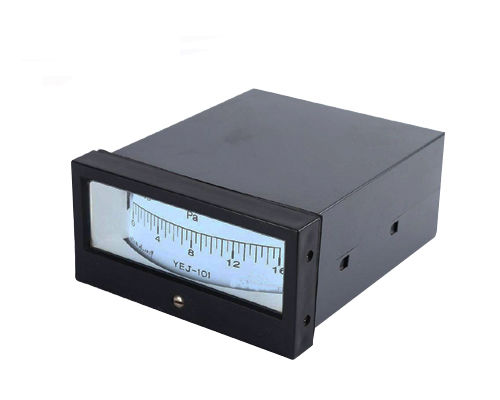

Дифференциальный манометр YEJ

со шкалойдля монтажа на панелис капсулой

Обзор
Серия прямоугольных капсульных манометров YEJ разработана для точного измерения микродавления и разрежения в нейтральных, невзрывоопасных газах, не разъедающих медные сплавы. Чувствительный элемент — прямоугольная капсула (две сваренные гофрированные металлические мембраны) — обеспечивает высокую чувствительность к изменениям давления вплоть до кило‑/паскального уровня. Прямоугольный корпус удобно размещается в промышленной шкафной аппаратуре и снижает дрейф нуля при вибрациях.

Две модели для разных задач

• YEJ‑101: высокоточный индикатор для локального контроля микродавления. Идеален для подачи воздуха котлов и измерения давления в дымовых каналах, когда не требуется электрический выход.
• YEJ‑121: версия с электрическими контактами, добавляющая двоичные управляющие выходы. Предустановленные верхние и нижние пределы позволяют напрямую управлять реле, сигнализацией или входами ПЛК для автоматического управления или аварийной сигнализации по порогам.

Ключевые особенности

• Высокая чувствительность при низком давлении — капсульный элемент пропорционально деформируется под давлением, приводя в действие зубчатую передачу, которая плавно перемещает стрелку для точных, повторяемых показаний в очень низких диапазонах.
• Прямоугольный корпус — проще монтируется в узких местах или вырезах панелей по сравнению с круглыми приборами; прямоугольная форма предоставляет внутреннее пространство для механизмов электрических контактов при их наличии.
• Низкий забор/сброс воздуха — прибор потребляет очень мало воздуха при измерении и не нарушает давление измеряемой системы.
• Контактный выход (YEJ‑121) — предустановленные пределы давления активируют реле или входы ПЛК, что позволяет реализовать автоматические защитные блокировки или функции тревоги без внешнего контроллера.
• Простая механическая надежность — YEJ‑101 не требует внешнего питания для индикатора и обеспечивает надежные первичные данные о давлении даже при колебаниях питания.

Основные спецификации (кратко)

• Серия: YEJ series
• Модели: YEJ‑101 (индикатор), YEJ‑121 (электрический контакт)
• Класс точности: 2.5
• Вес: YEJ‑101: 2 kg; YEJ‑121: 2.5 kg
• Давление/подключение: φ8 (подходит для шланга с внутренним Ø φ6)
• Температура окружающей среды: –20°C до +60°C
• Относительная влажность: ≤85% RH
• Диапазоны измерений: положительные, вакуумные и комбинированные диапазоны от Па‑уровня до десятков кПа (0 ~ 250 Pa … 0 ~ 60,000 Pa; –250 ~ 0 Pa … –60,000 ~ 0 Pa; –120 ~ +120 Pa … –30,000 ~ +30,000 Pa)

Электрические данные (только YEJ‑121)

• Погрешность установки: < 2,5% полного шкалы
• Нагрузка контакта: 3A 220V AC (неиндуктивная нагрузка)
• Питание: AC 220V
• Потребление мощности: < 5W

Диапазоны измерений

• Положительное давление: 0 ~ 250 Pa до 0 ~ 60,000 Pa
• Вакуум: –250 ~ 0 Pa до –60,000 ~ 0 Pa
• Комбинированный (давление/вакуум): –120 ~ +120 Pa до –30,000 ~ +30,000 Pa

Применение

• Системы вентиляции котлов и контроль воздуха горения
• Измерение давления в дымовых каналах
• Пылеулавливающие системы
• Контроль перепада давления в чистых помещениях
• Управление давлением воздуха HVAC
• Лаборатории и стенды для экологических испытаний
• Индикация давления для нейтральных, некоррозионных газов

Установка и выбор модели
YEJ‑101 и YEJ‑121 рассчитаны на прямое трубное подключение через комплектный штуцер давления φ8 (совместим с шлангами внутренним Ø φ6). Выбирайте YEJ‑101, если требуется только индикация на месте без электрического выхода. Выбирайте YEJ‑121, если необходима автоматизация управления или сигнализация по предустановленным верхним/нижним пределам; внутренние контакты будут переключаться на заданных порогах для прямого управления реле, зуммерами или подачи сигнала в ПЛК.

Серия YEJ
Серия YEJ предназначена для измерения низкого давления и упрощённой установки.

Технические характеристики

• Серия: YEJ series
• Модели: YEJ‑101 (индикатор), YEJ‑121 (электрический контакт)
• Класс точности: 2.5
• Вес: YEJ‑101: 2 kg; YEJ‑121: 2.5 kg
• Давление/подключение: φ8 (подходит для шланга с внутренним Ø φ6)
• Температура окружающей среды: –20°C до +60°C
• Относительная влажность: ≤85% RH
• Диапазоны измерений: положительные, вакуумные и комбинированные диапазоны от Па‑уровня до десятков кПа (0 ~ 250 Pa … 0 ~ 60,000 Pa; –250 ~ 0 Pa … –60,000 ~ 0 Pa; –120 ~ +120 Pa … –30,000 ~ +30,000 Pa)
• YEJ‑121 электрические: погрешность настройки < 2,5% FS; нагрузка контакта 3A @ 220V AC (неиндуктивная); питание AC 220V; потребление < 5W
• Датчик: прямоугольная капсула (две сваренные гофрированные металлические мембраны)
• Корпус: прямоугольный корпус для монтажа в панель и повышенной виброустойчивости
