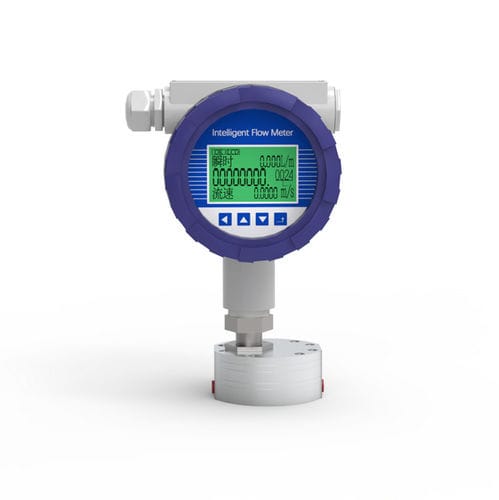

Объемный расходомер YYCL

объемныйдля жирадля топлива

Обзор
Круговой шестерённый расходомер YUNYI — объёмный (положительного вытеснения) расходомер, предназначенный для точного измерения чистых жидкостей со средней и высокой вязкостью. Он использует две прецизионно обработанные круговые или овальные шестерни, которые зацепляются и вращаются в измерительной камере, формируя закрытые ячейки фиксированного объёма. Каждое полное вращение передаёт фиксированный объём; по учёту оборотов рассчитываются мгновенные и суммарные расходы с высокой повторяемостью.

Преимущества изделия

• Точность измерения: объёмный принцип с типичной точностью ±0,5% R; доступны варианты до ±0,2% R.
• Подходит для высоковязких жидкостей: при увеличении вязкости точность сохраняется или улучшается за счёт уменьшения внутренних утечек.
• Отсутствие строгих требований к прямым участкам трубопровода: точность мало зависит от участков до/после прибора, что позволяет компактную установку.
• Широкий диапазон регулирования: типичные коэффициенты 10:1–20:1, в некоторых конфигурациях до 100:1.
• Высокое давление: механическая конструкция рассчитана на рабочие давления трубопровода от 1,0 до 40 МПа (в зависимости от модели).
• Многообразие выходов и подключений: импульсный выход, 4-20 mA, RS485 и поддержка протоколов HART/Modbus для интеграции в PLC/DCS/SCADA.

Ключевые области применения

• Нефтехимия: передача custody, управление процессом для сырой нефти, мазута, смазочных масел, асфальта, смол.
• Пищевая промышленность и напитки: санитарное количественное дозирование и розлив сиропов, масел, шоколада, мёда, молочных продуктов.
• Химия и покрытия: точное дозирование и батчинг растворителей, красок, чернил, адгезивов.
• Фармацевтика: контролируемое внесение и перенос фармацевтических растворов, глицерина, питательных сред.
• Лаборатории и прецизионные задачи: НИОКР, онлайн-калибровка, контрольные/эталонные измерения.

Сравнение — овальный/круговой шестерённый счётчик vs Roots/Lobe
Параметр — Овальный/круговой счётчик — Roots/Lobe
Конструкция ротора — Две зацепляющиеся овальные/круглые шестерни (контакт) — Два или три лопастных ротора (без контакта)
Контакт с рабочей средой — Шестерни контактируют и смазываются рабочей средой — Роторы работают с зазором, без контакта
Оптимально для — Средняя до очень высокой вязкость, смазочные жидкости — Низковязкие жидкости, чистые газы и некоторые жидкости
Потери напора — Выше; увеличивается с вязкостью — Как правило ниже
Техобслуживание — Требует большего внимания при абразивных средах из‑за контакта шестерен — Часто менее затратно при чистых средах

Краткие FAQ

• Что это такое? — Объёмный расходомер с двумя зацепляющимися овальными или круглыми шестернями; каждое вращение передаёт фиксированный объём.
• Основные преимущества — Высокая точность и повторяемость, пригоден для высоковязких жидкостей, хорош при низких расходах, широкий диапазон регулирования.
• Подходящие среды — Чистые высоковязкие жидкости (гидравлическое масло, смазки, асфальт), смазочные масла (дизель, биодизель), химикаты и пищевые сиропы. Не подходит для абразивных шламов, нелюбрикантных сред без доработок и для газов без специальной конструкции и фильтрации.
• Интеграция — Предоставляет импульсный выход, 4-20 mA, RS485 и поддерживает HART/Modbus для PLC/DCS/SCADA и пакетных контроллеров.
• Установка и обслуживание — Поддерживать трубу заполненной (предпочтительна горизонтальная установка с горизонтальным валом), установить грубый фильтр на входе (например, 100 mesh), рассмотреть обогрев трассы для холодных/высоковязких сред, для очень широких диапазонов использовать байпас или двойные счётчики; рекомендуется регулярная чистка фильтров и периодическая калибровка.

Технические характеристики

• Принцип измерения: объёмный (овальное/круглое зубчатое колесо)
• Точность: ±0,5% R типично; может достигать ±0,2% R
• Номинальные размеры (DN): DN2, DN4, DN6, DN10, DN15, DN25, DN32
• Соединения: резьбовые, зажимы, фланцы, tri-clamp
• Выходы/коммуникация: импульс, 4-20 mA, RS485; поддерживает цифровые протоколы (HART, Modbus)
• Материалы: 304 нержавеющая сталь, PP, алюминиевый сплав (доступны варианты)
• Turndown: до 1:100 (типично 10:1 или 20:1)
• Рабочее давление: 1,0–40 MPa (зависит от модели)
• Температура эксплуатации: -196 °C до 170 °C
• Подходящие среды: жидкosti без частиц, высоковязкие жидкости
• Дисплей: LCD (мгновенный + суммарный расход)
• Типичные применения: custody transfer, пакетирование, дозирование, наполнение и высокоточный процессный контроль в нефтехимии, пищевой отрасли, химии, фармацевтике и лабораториях
