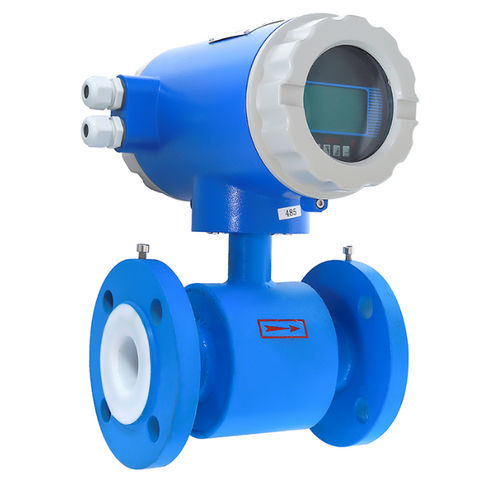

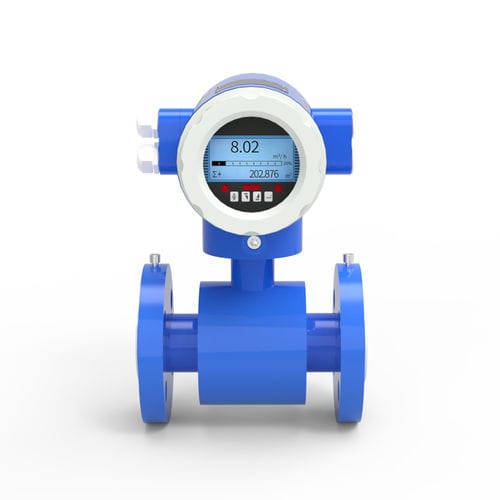

Электромагнитный расходомер YFM-4800

объемныйдля шламадля воды

Описание Электромагнитные расходомеры YUNYI измеряют объемный расход проводящих жидкостей по закону Фарадея: проводящая жидкость, проходя через магнитное поле, индуцирует напряжение, пропорциональное скорости потока. Электроды фиксируют сигнал, а интеллектуальный преобразователь преобразует его в показания расхода и суммирования. Измерительный канал — гладкая футерованная труба полного прохода без движущихся частей, что обеспечивает пренебрежимо малое падение давления и высокую надежность.

Преимущества продукта

• Непрерывный канал измерения: отсутствуют вращающиеся или ограничивающие поток элементы, минимальное падение давления и практически отсутствие засоров; подходит для шламов и жидкостей с волокнами/твёрдыми включениями.
• Высокая точность, не зависящая от большинства свойств жидкости: типичная точность ±0,5 % от значения; измерение основано на скорости, а не на плотности или вязкости.
• Очень широкий диапазон измерения: линейный выход по потоку, турндаун до 1000:1 в зависимости от модели.
• Параметры для коррозии и износа: выбираемые футеровки (резина, PTFE, PFA) и материалы электродов (316L, Hastelloy, титан, тантал) для коррозионных/абразивных/высокотемпературных сред.
• Двунаправленное измерение и диагностика: измерение в прямом и обратном направлениях; современные преобразователи включают детекцию пустой трубы, самодиагностику загрязнения электродов и сигнализацию утечки на землю.
• Минимальные требования к установке: допускается горизонтальная, вертикальная (поток вверх) и наклонная установка; обычно требуются умеренные прямые участки трубопровода.

Основные области применения

• Водоснабжение и очистка сточных вод: учёт исходной/питьевой воды, мониторинг сбросов, управление дозированием химикатов, измерение возвратного потока ила.
• Химия и нефтехимия: кислоты, щёлочи, солевые растворы, коррозионные жидкости (подбирать совместимые футеровки/электроды).
• Пищевая и фармацевтическая отрасль: гигиеническое измерение для соков, молочной продукции, сиропов и растворов (PTFE/PFA футеровки, 316L электроды, опции с 3-A сертификатом).
• Горнодобывающая и металлургическая промышленность: абразивные шламы с твердыми частицами (шламовые смеси, осадки).
• Энергетика и теплоснабжение: учёт циркуляционной воды на ТЭС, вода питания котлов, горячая вода в системах отопления.

Принцип работы (Q1) Электромагнитный расходомер создаёт магнитное поле через футерованную трубу. Проводящая жидкость, движущаяся в поле, индуцирует напряжение, пропорциональное скорости потока; электроды фиксируют это напряжение, а преобразователь вычисляет объемный расход. Механических движущихся частей нет, что обеспечивает надёжную работу с загрязнёнными и абразивными средами.

Ключевые преимущества (Q2)

• Отсутствие препятствий и нулевое падение давления благодаря конструкции полного прохода.
• Измеряет широкий спектр проводящих жидкостей (обычно >~5 µS/cm), включая коррозионные и абразивные среды.
• Двунаправленное измерение с одинаковой точностью в обоих направлениях.
• Высокая точность и широкая диапазонность для задач управления процессом и учёта.
• Минимальное обслуживание из‑за отсутствия внутренних механических частей.

Отрасли & сложные применения (Q3)

• Ключевые отрасли: водоснабжение и водоочистка, химия и нефтехимия, пищевая и фармацевтическая промышленность, горная добыча, целлюлозно-бумажная промышленность, энергетика.
• Сложные приложения: абразивные шламы (отходы добычи, цемент, летучая зола), коррозионные жидкости (кислоты, щёлочи), вязкие и неньютоновские жидкости (краски, клеи, крахмал, шоколад), грязные/технологические воды, санитарные CIP-процессы.
• Ограничение: не измеряет непроводящие жидкости (например, углеводороды, масла, чистые воды ниже порога проводимости, газы).

Сравнение с другими технологиями измерения (Q4)

• Принцип измерения: Электромагнитный — закон Фарадея; Турбинный — механическое вращение; Ультразвуковой — время пролёта / Доплер.
• Требование к жидкости: Электромагнитный — электрическая проводимость (обычно ≥5 µS/cm); Турбинный — чистые, низковязкие жидкости; Ультразвуковой — clamp-on подходит многим жидкостям, inline предпочтителен для чистых сред.
• Движущиеся части: Электромагнитный — нет; Турбинный — да (ротор), подвержен износу; Ультразвуковой — нет.
• Обработка абразивных/шламовых сред: Электромагнитный — отличная при правильном выборе футеровки/электродов; Турбинный — плохо; Ультразвуковой Доплер — возможен для шламов.

Контрольный список выбора (Q5)

• Подтвердите, что проводимость жидкости превышает минимальную для прибора (обычно ≥5 µS/cm; у некоторых моделей — выше).
• Выберите футеровку по химической совместимости/температуре/абразивности (PTFE/PFA для коррозионных, полиуретан/резина для абразивных шламов).
• Выберите материал электродов для коррозионной/износостойкости (316L, Hastelloy, платина/иридий, тантал).
• Размер и скорость потока: диапазон DN10…DN600 (пример); оптимальная скорость обычно 1–3 м/с для точности и срока службы футеровки.
• Выходы и питание: 4–20 mA, импульс, частота; AC или DC питание; интегрированный или удалённый преобразователь.

Требования к установке & лучшие практики (Q6)

• Правильное заземление/уравнивание потенциалов критично для отвода паразитных токов и стабильного низкошумного сигнала — следовать рекомендациям производителя.
• Труба должна быть заполнена для корректного измерения; избегать захвата воздуха/газов и предусмотреть укладки для предотвращения карманов.
• Ориентация: горизонтальная или вертикальная (при вертикальной — поток вверх).
• Прямые участки трубопровода: обычно короче, чем для многих других приборов (напр., ~5D перед, 2D после), устанавливать подальше от крупных насосов/клапанов.
• Обслуживание электродов: для загрязняющих сред рассмотреть модели с ультразвуковой или электрической очисткой электродов.

Цифровая интеграция & диагностика (Q7)

• Продвинутая диагностика: самопроверка состояния электродов, целостности футеровки, работоспособности обмоток и силы сигнала для предиктивного обслуживания.
• Цифровые протоколы: HART, PROFIBUS DP, Modbus, Foundation Fieldbus для интеграции с PLC/DCS/SCADA.
• Регистрация данных: некоторые модели имеют внутренние регистраторы для суммирования и записи событий.

Сертификации & одобрения (Q8)

• Стандарты точности: ISO 20456, OIML R49.
• Гигиена/пищевой сектор: 3-A, EHEDG, материалы, соответствующие FDA, по запросу.
• Взрывоопасные зоны: опции ATEX, IECEx.
• Водная отрасль: WRAS, NSF для приборов для питьевой воды.
• Давление/механика: PED, ASME B31.3 для отдельных моделей.

Технические характеристики

• Точность: ±0,5 % от значения типично; ±2 мм/с для расходов <1 м/с.
• Пороги проводимости: теоретический минимум для воды ~20 μS/cm; для других жидкостей обычно ≥5 μS/cm; рекомендуется >30 μS/cm для оптимальной работы.
• Turndown / диапазон: до 1000:1 в зависимости от размера и преобразователя.
• Фланцы / размеры: ANSI / JIS / DIN, DN10–DN600 (пример).
• Степень защиты: типично IP65 для преобразователей; доступны более высокие классы.
• Материалы: футеровки — резина, PTFE, PFA; электроды — 316L, Hastelloy, титан, тантал.
