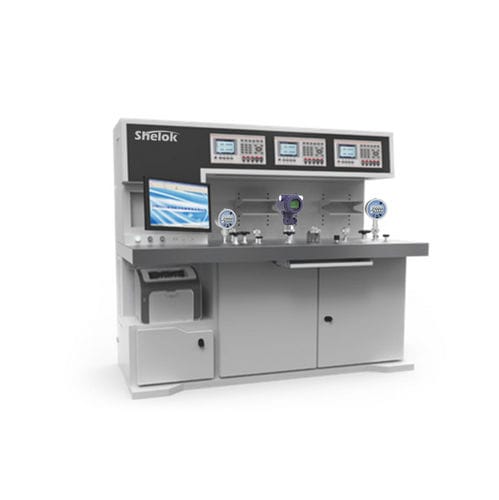

Стенд для калибровки и испытания давление

температурыкалибровкиэлектрический

Обзор продукта
Интеллектуальный интегрированный калибровочный стенд YUNYI — это высококлассное, трехв-одном комплексное калибровочное устройство, которое сочетает в себе калибровку давления с калибровкой сигнала процесса. Обладая интегрированным дизайном, он охватывает весь процесс прессования, тестирования, сбора и обработки данных. Оснащенный многоугловым интерфейсом отображения, он позволяет автоматически выбирать несколько диапазонов и осуществлять высокоточное сервоуправление давлением. Это устройство служит не только идеальной платформой для калибровки приборов давления, но и мощным калибратором процесса теплового сигнала. Это незаменимое основное оборудование для современных стандартных лабораторий и эффективных калибровочных мастерских.

Основные преимущества и особенности

• Интегрированная интеллектуальная платформа
  • Трехв-одном дизайн: сочетает генерацию давления, измерение и вывод электрического сигнала, а также симуляцию температуры в одном устройстве для комплексной функциональности.
  • Полностью автоматизированный процесс: интеллектуальная работа от прессования и тестирования до сбора и обработки данных значительно повышает эффективность.
  • Многоугловой HMI: высокоразрешающий TFT сенсорный экран поддерживает многоугловое вращение для гибких перспектив просмотра.
• Исключительная производительность калибровки давления
  • Высокоточное сервоуправление давлением: использует импортные механизмы регулирования серво давления для точного, стабильного, быстрого и без утечек управления давлением.
  • Многоуровневое покрытие: стандартная конфигурация включает 8 модульных интеллектуальных цифровых калибраторов давления SDP, охватывающих широкий диапазон от вакуума (-100kPa) до высокого давления (60MPa).
  • Совместимость с несколькими средами: поддерживает пневматические, вакуумные и гидравлические (масло/вода) среды для удовлетворения различных потребностей в калибровке приборов.
  • Модульный дизайн: модули давления SDP могут использоваться независимо, обеспечивая отличную долгосрочную стабильность и облегчая обслуживание и расширение диапазона.
• Мощные возможности калибровки процесса
  • Комплексное измерение электрического сигнала: измеряет напряжение, ток, сопротивление, частоту, импульсы, состояния переключателей и многое другое.
  • Богатый вывод электрического сигнала: генерирует стандартные сигналы, включая напряжение, ток, сопротивление, частоту, импульсы и т.д., для симуляции входов приборов.
  • Полная поддержка термопар/RTD: симулирует измерение и вывод для 13 типов термопар (K, E, J, T, N, R, S, B, C, D, G, L, U) и 11 типов RTD.
  • Имеет автоматическую компенсацию холодного спая с встроенным модулем изоляции холодного спая для быстрого отслеживания изменений температуры окружающей среды.
• Продвинутая система и программное обеспечение
  • HART-коммуникация: встроенный модем HART позволяет выполнять базовую конфигурацию, настройку диапазона, нулевую калибровку и другие операции для приборов HART.
  • Управление данными и инструменты: поддерживает хранение и извлечение данных; включает практические инструменты, такие как теплотехнические справочники, расчеты сгорания и настраиваемые пользователем библиотеки RTN.
  • Открытый интерфейс связи: стандартный интерфейс RS232 с открытыми драйверами связи для бесшовной интеграции в системы автоматизации заводов и удаленного управления.
  • Онлайн-обновления: поддерживает обновления прошивки по воздуху (FOTA) для обеспечения непрерывных функциональных улучшений и оптимизации.

Основная область применения

• Это оборудование полностью соответствует следующим национальным правилам верификации и применимо к:
  • JJG 49—2013 Прецизионные манометры и вакуумметры с эластичным элементом
  • JJG 52—2013 Общие манометры с эластичным элементом, манометры давления-вакуума и вакуумметры
  • JJG 270—2008 Сфигмоманометры и мониторы артериального давления
  • JJG 544—2011 / JJG 860—2015 Датчики давления
  • JJG 875—2019 Цифровые манометры
  • JJG 882—2019 Тестеры давления
• Типы применимых приборов:
  • Интеллектуальные/стандартные передатчики давления (дифференциального давления)
  • Датчики давления, переключатели давления
  • Прецизионные манометры, универсальные манометры, сфигмоманометры
  • Интеллектуальные приборы с протоколом HART
  • Полевые приборы, требующие аналогии или измерения нескольких сигналов (например, температура, напряжение, ток, сопротивление)

Интеллектуальная интегрированная калибровочная станция предлагает пользователям мощное, надежное и эффективное калибровочное решение благодаря своему интегрированному дизайну, высокоточным измерениям, полностью автоматизированным процессам и широкому диапазону применения. Она не только значительно повышает эффективность и качество калибровочных задач, но и ее модульный и обновляемый дизайн также обеспечивает долгосрочную инвестиционную ценность оборудования.

Технические характеристики / Особенности

• Трехв-одном дизайн: давление, электрический сигнал, симуляция температуры
• Полностью автоматизированный процесс калибровки
• Многоугловой TFT сенсорный экран HMI
• Высокоточное сервоуправление давлением
• 8 модульных цифровых калибраторов давления SDP: -100kPa до 60MPa
• Поддерживает пневматические, вакуумные, гидравлические (масло/вода) среды
• Независимые модульные модули давления
• Измеряет и выводит напряжение, ток, сопротивление, частоту, импульсы, состояния переключателей
• Симулирует 13 типов термопар и 11 типов RTD
• Автоматическая компенсация холодного спая
• Встроенный модем HART для конфигурации приборов
• Хранение и извлечение данных, инженерные инструменты
• Открытый интерфейс связи RS232
• Обновления прошивки по воздуху (FOTA)
