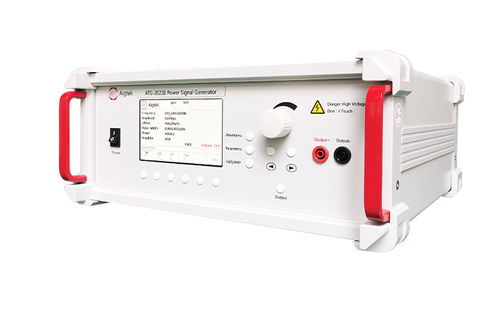

Генератор сигнала ATG-2022B

высокого напряжения2 канала

ATG-2022B - идеальный двухканальный генератор силовых сигналов, который может выдавать синусоидальные, квадратные, треугольные и импульсные волны. Клиент может выбрать встроенный или внешний входной сигнал в зависимости от условий использования. Максимальное выходное напряжение 200Vp-p (±100Vp); управление высоковольтной нагрузкой. Цифровое управление и переменный коэффициент усиления напряжения, одна кнопка для сохранения общих настроек, удобная и лаконичная работа. Вход Входной конец внешнего сигнала - интерфейс BNC. Во время сигнала встроенного входа, это режим генератора сигнала мощности, просто установите параметры, такие как форма волны, частота и напряжение; когда сигнал поступает извне, это режим усилителя, входное сопротивление 5kΩ, выходное сопротивление может быть переключено, и сигнал может быть усилен путем регулирования коэффициента усиления напряжения. Выход Выходной интерфейс - банановый разъем; выходное напряжение - 0-200Vp-p (±100Vp); максимальный выходной ток - 500mAp. ЖК-дисплеи ЖК-панель управления для динамического отображения состояния оборудования и параметров, интерактивный интерфейс понятен с первого взгляда, лаконичен и прост для понимания. Усиление напряжения Режим усилителя для внешнего входного сигнала, коэффициент усиления напряжения 0-60 раз (1 шаг) с цифровым управлением и переменной. Коэффициент усиления отображается на ЖК-дисплее, быстро настраивается на требуемое напряжение. Монитор 1/100 монитор: Напряжение порта составляет 1/100 выходного порта, порт мониторинга имеет разъем BNC, который может быть подключен к осциллографу для мониторинга выходного напряжения в режиме реального времени. Полоса пропускания (-3dB)：DC~1MHz Voltage：200Vp-p（±100Vp） Ток：500mAp Скорость нарастания：≥445V/μs
