Гидравлический жесткий шланг

пневматическийиз сталидля интенсивного использования

Обзор продукта

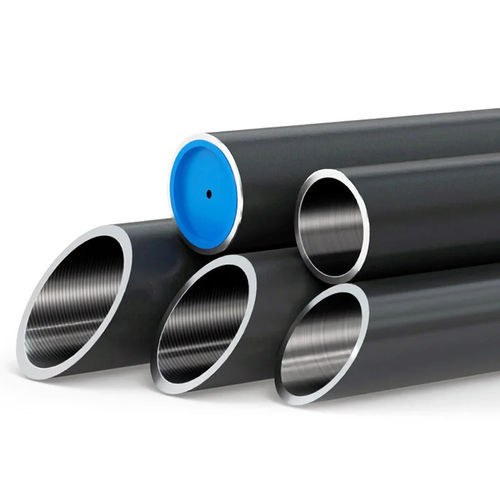

Труба для цилиндров CK45 с обработкой skiving и роликовой доводкой — высокоточный стальной трубопрокат, разработанный для гидравлических и пневматических цилиндров. Изготовлена из высококачественной бесшовной стали CK45, трубка подвергается skiving и роликовой доводке для получения зеркальной внутренней поверхности, высокой размерной точности и улучшенных механических характеристик. При внутренней допуске H8 и шероховатости внутренней поверхности до Ra ≤ 0,2 мкм труба обеспечивает повышенную износостойкость, надежную герметичность и увеличенный срок службы. Готова к прямой сборке в гильзы цилиндров.

Ключевая информация о продукте

• Brand: EAST AI
• Материал: CK45 (DIN 1.1191 / SAE 1045)
• Длина: макс. 12 м (поставляются резанные по размеру)
• Диапазон ID и допуск: 20 mm – 400 mm (H8)
• Прямолинейность: ≤ 0,3 mm/m
• Применение: гидроцилиндры для мобильной техники, промышленного оборудования и тяжёлых систем
• Упаковка: деревянные ящики (возможны варианты экспортной упаковки)
• Внутренняя шероховатость: 0,1–0,4 мкм (тип.; может достигать Ra ≤ 0,2 мкм)

Технические характеристики
Материал — CK45 (DIN 1.1191 / SAE 1045)
Наружный диаметр (OD) — 30 mm – 500 mm
Внутренний диаметр (ID) — 20 mm – 400 mm
Толщина стенки — 5 mm – 50 mm
Допуск внутреннего диаметра — H8
Шероховатость внутренней поверхности — Ra ≤ 0,2 мкм
Прямолинейность — ≤ 0,3 mm/m
Твердость — 160 – 210 HB
Округлость — ≤ 0,03 mm
Длина — до 12 метров (резка по размеру доступна)
Защита поверхности — антикоррозионное масло / VCI-пленка / индивидуальная упаковка

Процесс производства

• Отбор сырья
  Исходные бесшовные трубы CK45 высокого качества проверяются по химическому составу и механическим свойствам.
• Холодная вытяжка или хонингование (при необходимости)
  Трубы могут подвергаться холодной вытяжке или хонингованию для уточнения первоначального внутреннего диаметра и поверхности перед skiving.
• Skiving
  Ротационный режущий инструмент удаляет тонкий слой внутренней поверхности, формируя равномерную гладкую внутреннюю поверхность и корректируя мелкие геометрические отклонения.
• Роликовая доводка (Roller burnishing)
  Холодная пластическая деформация с жесткими роликами уплотняет внутреннюю поверхность, создаёт зеркальную отделку, повышает твёрдость и улучшает целостность поверхности.
• Финальная инспекция и обработка поверхности
  Трубы очищаются, сушатся и покрываются антикоррозионным маслом или упаковываются в VCI-плёнку; каждая единица проверяется по шероховатости, округлости, твердости, прямолинейности и размерным допускам.

Преимущества

• Высокое качество внутренней поверхности
  Роликовая доводка снижает шероховатость до Ra ≤ 0,2 мкм, уменьшая трение и улучшая уплотнение.
• Повышенная точность размеров
  Строгая допуск H8 по внутреннему диаметру позволяет использовать трубы напрямую в цилиндровых гильзах без дополнительной механической обработки.
• Улучшенная стойкость к износу
  Холодная обработка повышает поверхностную твёрдость и усталостную прочность для работы в тяжёлых условиях.
• Снижение обслуживания и простоев
  Качественная отделка и точные допуски уменьшают протечки и отказы узлов.
• Готово к установке
  Трубы поставляются готовыми для сборки и обычно не требуют дополнительного хонингования или финишной обработки.

Типичные применения

• Гидроцилиндры для тяжёлой техники (экскаваторы, бульдозеры, погрузчики, краны)
• Пневмоцилиндры для автоматизированных систем и промышленных роботов
• Сельскохозяйственная техника (тракторы, комбайны, гидравлические подъёмные системы)
• Строительная техника (бетононасосы, сваебойные установки, подъёмные платформы)
• Системы обработки материалов (погрузчики, подъёмные рычаги, гидравлические лифты)
• Горнодобывающее оборудование и другие гидравлические системы высокого давления

Контроль качества и испытания
Производство и готовые трубы проходят строгие проверки, включая анализ химического состава (спектрометры), ультразвуковую дефектоскопию (UT) для внутренних дефектов, измерение шероховатости профилометром, проверку внутреннего диаметра по допуску H8, проверку прямолинейности лазерными/цифровыми приборами и опциональные гидростатические или соляной распылительный тесты. Производство соответствует признанным стандартам DIN 2391, EN 10305 и ASTM A519, поставщик работает по системе менеджмента качества ISO 9001:2015.

Упаковка и поставка

• Защита концов пластиковыми заглушками
• Упаковка во VCI-плёнку или масляную бумагу
• Связывание стяжными лентами и маркировка идентификационными бирками
• Опциональные деревянные ящики или стальные рамки для экспортной упаковки
• Поставка с сертификатами заводских испытаний и отчетами инспекции
• Типичные сроки поставки: 7–20 дней в зависимости от объёма заказа и персонализации; распространённые условия поставки: FOB, CIF и DDP

Варианты кастомизации

• Индивидуальные длины и диаметры
• Сервис точной резки по длине
• Хонингование отверстия или хромирование (по запросу)
• Сварные заглушки или нарезка резьбы
• Штамповка и маркировка с номерами плавки или логотипами

Характеристики / Технические спецификации

• Материал: CK45 (DIN 1.1191 / SAE 1045)
• Диапазон OD: 30 mm – 500 mm
• Диапазон ID: 20 mm – 400 mm
• Толщина стенки: 5 mm – 50 mm
• Допуск ID: H8
• Внутренняя шероховатость: Ra ≤ 0,2 мкм (тип.)
• Прямолинейность: ≤ 0,3 mm/m
• Твердость: 160 – 210 HB
• Округлость: ≤ 0,03 mm
• Длина: до 12 m (резка по запросу)
• Защита поверхности: антикоррозионное масло / VCI-пленка / индивидуальная упаковка
• Упаковка: пластиковые заглушки, VCI-пленка, стяжные ленты, деревянные ящики для экспорта
