Гидравлический жесткий шланг

пневматическийиз сталидля интенсивного использования

Обзор продукта

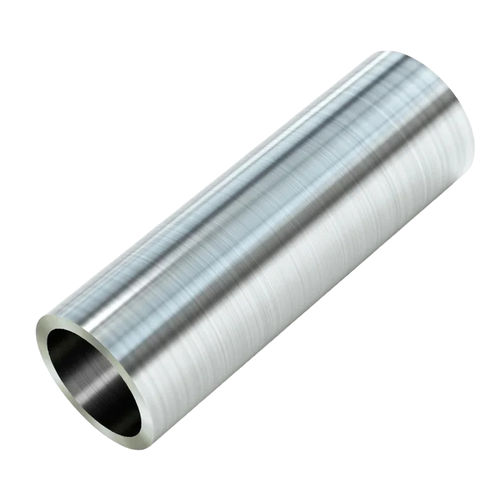

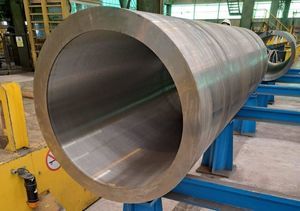

Внутренне обработанная труба (bored tube) EAST AI 4140 — это прецизионно обработанная легированная стальная труба, предназначенная для цилиндров гидравлических и пневматических систем. Изготовлена из AISI 4140 (DIN 42CrMo4), проходит закалку и отпуск, обеспечивает контролируемую твердость, концентричность и внутреннюю поверхность, пригодную для поршневых уплотнений и динамических применений.

Общая информация

• Модель: Bored Tube
• Бренд: EAST AI
• Материал: 4140 (AISI 4140 / DIN 42CrMo4)
• Состояние: Закалка и отпуск

Преимущества 4140 Bored Tube

• Прочность и вязкость – 4140 обеспечивает необходимые предел текучести и прочность на разрыв для нагруженных приложений.
• Устойчивость к усталости – Подходит для динамических нагрузок в гидросистемах и тяжелой технике.
• Прецизионная обработка – Сверление, хонение и ролл-бёрнишинг дают стабильные допуски ID и низкую шероховатость.
• Равномерная твердость и концентричность – Обеспечивают предсказуемый износ по длине трубы.
• Оптимизированная внутренняя поверхность – Ra ≤ 0.4 μm снижает трение и увеличивает ресурс уплотнений.
• Возможность кастомизации размеров – Доступны различные OD, ID и толщины стенки.

Производственный процесс
Выбор сырья: высококачественные заготовки 4140 с контролируемым химсоставом и прослеживаемостью.
Горячая прокатка / ковка: заготовки формуются в бесшовные трубные заготовки.
Термообработка (закалка и отпуск): достижение целевой твердости (HRC 25–32) и требуемой вязкости.
Сверление / глубокое отверстие: внутренний диаметр точно обрабатывается для обеспечения концентричности и допусков.
Хонингование / скейвинг и ролл-бёрнишинг: внутренняя поверхность доводится до Ra ≤ 0.4 μm.
Выправка и калибровка: обеспечение прямолинейности и равномерной толщины стенки.
Инспекция и упаковка: размерные, твердостные и визуальные проверки перед упаковкой с антикоррозионным покрытием.

Применения

• Производство гидравлических и пневматических цилиндров (гильзы для строительной, сельскохозяйственной и промышленной техники)
• Гидросистемы экскаваторов, погрузчиков и тяжелой техники
• Приводы и узлы для горного оборудования
• Промышленные прессы, литниковые (инжекционные) машины и штамповочные установки
• Гидросистемы морских и офшорных платформ
• Мобильные краны и подъемная техника большой грузоподъемности

Характеристики продукта
Класс материала: AISI 4140 / DIN 42CrMo4
Состояние: Закалка и отпуск
Твердость: HRC 25–32
Наружный диаметр (OD): 50 mm – 500 mm
Внутренний диаметр (ID): 40 mm – 480 mm
Толщина стенки: 5 mm – 60 mm
Длина: До 8 метров
Шероховатость поверхности (внутренняя): Ra ≤ 0.4 μm
Прямолинейность: ≤ 0.3 mm/m
Предел прочности: 850 – 1000 MPa
Предел текучести: ≥ 650 MPa
Применимые стандарты: DIN 2391 / EN 10305 / ASTM A519

Складские запасы и производственная мощность

• Большие запасы в различных размерах для обеспечения коротких сроков поставки.
• Типичный срок поставки стандартных размеров: короткие сроки (пример: 7–10 дней).
• Быстрая обработка и хонение для нестандартных размеров; упаковка по экспортным стандартам с антикоррозионной защитой.
• Автоматизированные складские системы для гарантии стабильных поставок и быстрой отгрузки.

Контроль качества

• Измерительный контроль: проверка OD, ID и толщины стенки высокоточным оборудованием.
• Проверка шероховатости поверхности после хонения или бёрнишинга (измерение Ra).
• Испытание твердости: подтверждение значений HRC после термообработки.
• УЗК (UT) для обнаружения внутренних дефектов.
• Проверка прямолинейности и круглости с использованием лазерных систем выравнивания.
• Гидростатическое испытание по запросу для подтверждения давления для гидравлических применений.

Сертификаты

• GL (Germanischer Lloyd) – Approval of Material Manufacturers (AMM)
• ISO 9001:2015 Система менеджмента качества
• Заводские сертификаты материала (EN 10204 3.1 / 3.2)
• Отчеты сторонней инспекции (SGS / BV / TUV)

caractéristiques / spécifications techniques

• Материал: AISI 4140 (DIN 42CrMo4)
• Состояние: Закалка и отпуск
• Твердость: HRC 25–32
• Диапазон наружных диаметров: 50 mm – 500 mm
• Диапазон внутренних диаметров: 40 mm – 480 mm
• Диапазон толщин стенки: 5 mm – 60 mm
• Максимальная длина: до 8 метров
• Внутренняя шероховатость: Ra ≤ 0.4 μm
• Допуск по прямолинейности: ≤ 0.3 mm/m
• Размерные допуски / концентричность: жесткие допуски (например: до ±0,03 mm для буренного ID)
• Предел прочности: 850 – 1000 MPa
• Предел текучести: ≥ 650 MPa
• Применимые стандарты: DIN 2391 / EN 10305 / ASTM A519
