Электронная отвертка

динамометрическаяавтоматическая

Обзор

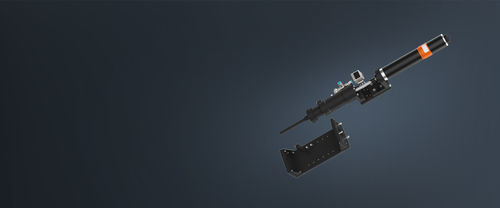

Модуль быстрозаменяемых отверток для автоматических станций, разработанный для работы с несколькими типами винтов за счёт сменных внутренних головок. Блок совместим с интеллектуальными приводами и может быть интегрирован с промышленными роботами, трехосными порталами и другими подвижными механизмами; подходит для использования с приёмными столами в непрерывных производственных линиях, требующих частой смены инструмента.

Основные преимущества

• Высокая адаптивность: поддерживает затяжные инструменты от разных производителей.
• Работает с роботами с режимом и без режима регулирования силы.
• Гибкое внедрение: широкий набор сценариев применения и высокая масштабируемость.
• Оптимизированная лёгкая конструкция: масса модуля до 2,2–2,3 кг (включая приводной механизм, без инструмента и кабелей), подходит для роботов класса 5 кг.
• Гибкая смена моделей: один модуль обслуживает несколько типов винтов для колинеарных сборочных операций.
• Защита от ошибок: окружная фиксация на базе уменьшает заедания; отражательный датчик контролирует состояние внутреннего разъёма в реальном времени.

Параметры продукта
Тип версии | Режим работы | Высота предотвращения столкновений | Способ подъёма | Вес (без отвёртки и кабелей) | Размеры | Диапазон диаметра крышки
Лёгкая версия – 15 Nm | Режим регулирования усилия | 60/100/150/200 mm | Вакуумно‑магнитный зажим | 2,2 kg | 398,5×90,5×95 mm | ≤15 mm
Стандартная версия – 15 Nm | Режим позиционного управления | 60/100/150/200 mm | Вакуумно‑магнитный зажим | 3,6 kg | 570×121×95 mm | ≤15 mm
Стандартная версия – 35 Nm | Режим позиционного управления | 60/100/150/200 mm | Вакуумно‑магнитный зажим | 6,5 kg | 726×155×100 mm | ≤15 mm

Технические характеристики

• Диапазон крутящего момента: 0,3–35 Nm
• Доступные высоты подъёма (предотвращение столкновений): 60, 100, 150, 200 mm
• Способ подъёма: Вакуумно‑магнитный зажим
• Диапазон диаметра крышки: ≤15 mm
• Лёгкая версия (15 Nm): режим регулирования усилия; вес 2,2 kg; размеры 398,5×90,5×95 mm
• Стандартная версия (15 Nm): режим позиционного управления; вес 3,6 kg; размеры 570×121×95 mm
• Стандартная версия (35 Nm): режим позиционного управления; вес 6,5 kg; размеры 726×155×100 mm
• Примечание по массе модуля: оптимизированная конструкция позволяет снизить массу до ~2,3 kg с учётом приводного механизма (без инструмента)
• Предназначен для интеграции с роботами, трёхосными системами и другими подвижными механизмами
• Разработан для многотипных винтов и линий с частой сменой типов
