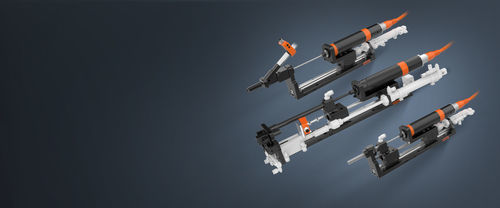

Роботизированное завинчивающее устройство

модульноевакуумноедля установки винта

Обзор продукта
За счёт упрощения конструкции корпуса модуля и головки пистолета уменьшены габариты и масса. Для удобства и надёжности регулировки прижима используется метод регулирования давления цилиндра. Конструкция исключает внешнюю пружину для снижения обслуживания изнашиваемых деталей и допускает фронтальную или тыльную установку под различные условия эксплуатации.

Преимущества продукта

• Регулирование по давлению цилиндра обеспечивает надёжную и повторяемую регулировку прижима.
• Оптимизированная конструкция обеспечивает более устойчивую поддержку всасывающего трубопровода для винтов и совместимость с опциональными функциями для сложных условий.
• Возможность фронтальной или тыльной установки для соответствия требованиям интеграции.
• Вакуумный модуль оснащён фильтром большой ёмкости для увеличения интервала обслуживания и обеспечения стабильного значения вакуума.
• Уменьшенные размеры модуля и сопла для снижения массы; удалена внешняя пружина для минимизации обслуживания изнашиваемых частей.
• Лёгкая серия 12 Nm адаптирована для коботов; диапазон крутящего момента расширен до 200 Nm.
• Максимальный диаметр крышки винта увеличен до 27 мм; ход обхода помех увеличен до 300 мм.

Конструкция продукта
Предоставляются иллюстрации компонентов модуля и сборок сопел, показывающие внутреннюю компоновку, точки крепления и пневматические подключения для вакуума/отвёртки.

Параметры продукта

• Традиционная система модуля с продувкой для заворачивания

  • Стандартный/комбинированный винт, обычное сопло — Масса 3.5–3.9 кг, макс. Ø крышки 4–15 мм, диапазон момента 0.3–20 Nm
  • Поворотный рычаг, обычное сопло — Масса 3.0–3.3 кг, макс. Ø крышки 4–15 мм, диапазон момента 0.3–20 Nm
  • Головка под ключ, обычное сопло — Масса 3.7–4.5 кг, макс. Ø крышки 4–15 мм, диапазон момента 0.3–20 Nm
• Нормальная вакуумная система модуля

  • Стандартный/комбинированный винт, обычное сопло — Масса 5.8–6.7 кг, макс. Ø крышки 4–15 мм, диапазон момента 0.3–20 Nm
  • Поворотный рычаг — Масса 6.0–6.9 кг, макс. Ø крышки 4–15 мм, диапазон момента 0.3–20 Nm
  • Головка под ключ, обычное сопло — Масса 6.9–7.1 кг, макс. Ø крышки 11–15 мм, диапазон момента 0.3–20 Nm
• Конвенциональная система pick-up модуля

  • Стандартный/комбинированный винт, без сопла — Масса 3.9–4.3 кг, макс. Ø крышки 4–15 мм, диапазон момента 0.3–20 Nm
  • Стандартный/комбинированный винт, зажимное сопло — Масса 6.4–7.4 кг, макс. Ø крышки 11–15 мм, диапазон момента 0.3–20 Nm
  • Головка под ключ, без сопла — Масса 4.4–6.6 кг, макс. Ø крышки 11–15 мм, диапазон момента 0.3–20 Nm

Технические характеристики

• Диапазон момента: 0.03–200 Nm (покрытие семейства модулей).
• Метод регулирования давления цилиндра для настройки прижима.
• Компактный корпус модуля и укороченное сопло для снижения массы и улучшения доступа.
• Вакуумный модуль с фильтром большой ёмкости для продления интервала обслуживания и стабильного вакуума.
• Опциональная фронтальная или тыльная установка для гибкой интеграции.
• Максимальный диаметр крышки винта до 27 мм.
• Ход обхода помех до 300 мм.
• Лёгкая серия 12 Nm подходит для коботов.
• Удаление внешней пружины для сокращения обслуживания изнашиваемых частей.

Примечание
Приведённые выше значения являются справочными; приоритет имеют фактические результаты испытаний и итоговые спецификации.
