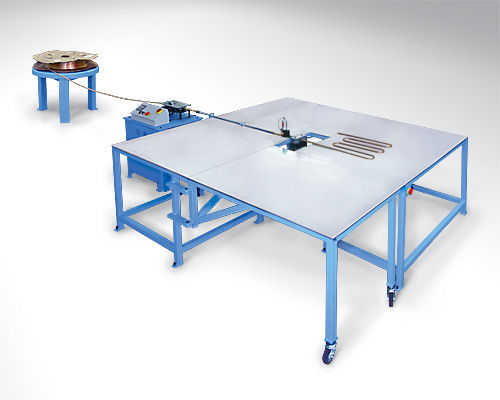

Гидравлический гибочный пресс SB16

для трубЧПУ3 оси

Змеевидные трубогибы с ЧПУ серии SB предназначены для производственного использования. Все трубогибы модели SB обеспечивают змеевидный изгиб трубы без необходимости поворота материала между изгибами (поворот в плоскости оси R). Задайте углы изгиба, радиус центральной линии, длину прямых, и производство начинается по серпантину. Труба всегда остается в контакте с опорным столом, сохраняя плоскостность. Одним из преимуществ трубогиба серии SB является его способность управлять змеевидной спиралью в процессе ее формирования. Поскольку гибочная головка может гнуть как вправо, так и влево, не поворачивая трубу между изгибами, управлять большими змеевидными витками становится намного проще. Компания Winton предлагает несколько решений для гибки змеевидных труб в диапазоне от наружного диаметра 5 мм до наружного диаметра 50 мм. Все решения используют 3-осевую систему ЧПУ с сервоприводом, которая позволяет пользователю программировать все углы и все прямые длины. Контроллер компенсирует обратную пружину и предоставляет 3D-модель трубы перед гибкой, что помогает в проверке спецификации детали, в то время как остальная часть процесса гибки контролируется ЧПУ. Все модели изгибают трубу налево и направо без необходимости поворота трубы между изгибами. Эта особенность часто становится важной для обеспечения того, чтобы согнутая змеевидная трубка оставалась плоской. В системах теплопередачи плоская змеевидная спираль означает эффективный продукт. Привод с разъемной матрицей входит в стандартную комплектацию и позволяет выполнять изгиб с малым радиусом. Конструкция гибочной головки позволяет выполнять мгновенную гибку по направлению налево или налево. Поэтому нет необходимости менять положение гибочной головки для вращения в противоположную сторону.
