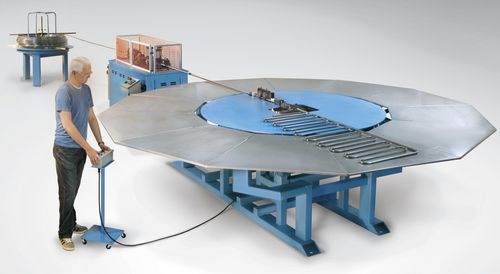

Сервоэлектрический гибочный пресс SB series

для трубЧПУ3 оси

Описание продукта Змеевиковые трубогибочные прессы серии SB с ЧПУ предназначены для компактного производственного использования. Все модели трубогибов SB обеспечивают гибку труб серпантина без необходимости вращения материала между изгибами (вращение по оси R). Начнется программирование углов изгиба, радиуса осевой линии, прямой длины и производства змеевиков. Трубопровод всегда остается в контакте с опорным столом, сохраняя плоскостность. Одним из преимуществ трубогибочных прессов серии SB является возможность управления змеевиковой катушкой в процессе ее формирования. Поскольку головка изгиба может сгибаться как влево, так и вправо, не поворачивая трубку между поворотами, возможность управления большими змеевиковыми катушками становится намного проще. Winton предлагает несколько решений для гибки змеевиков в диапазоне от 5 мм с наружным диаметром до 50 мм с наружным диаметром. Во всех решениях используется трехосевая система ЧПУ с сервоприводом, которая позволяет программировать все углы и все прямые длины. Контроллер компенсирует возврат пружины и предоставляет 3D CAD-модель трубы перед изгибом. 3D-просмотрщик отлично подходит для проверки деталей. Остальное управляется ЧПУ. Всё так просто. Сгибание змеевика должно быть легким. Все модели сгибаются влево и вправо без необходимости поворачивать трубку между поворотами. Эта особенность часто становится важной для обеспечения того, чтобы изогнутая змеевиковая трубка оставалась плоской. В мире теплообмена плоский змеевик превращается в эффективный продукт. Привод с разъемной головкой входит в стандартную комплектацию и обеспечивает малый радиус изгиба. Конструкция головки изгиба позволяет выполнять изгиб сразу по часовой стрелке или по часовой стрелке. Таким образом, нет необходимости менять положение сгибающей головки для противоположного вращения руки.
