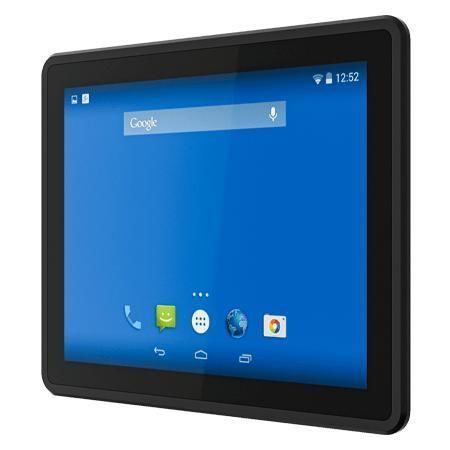

Панельный ПК с мультисенсорным экраном R15FA3S-EHC3

с емкостным сенсорным экраном PCAP15"1024x768

Обзор
Winmate R15FA3S-EHC3 — 15-дюймовый HMI панельный ПК на базе NXP i.MX6 E серии, предназначенный для управления машинами, заводской автоматизации и интерфейсов операторов в промышленной среде. Аппарат оснащён проекционно-ёмкостным мультитач дисплеем, бесшумной fanless архитектурой на ARM, фронтальной защитой IP65 и опциональной поддержкой Power over Ethernet (PoE) для упрощения кабельной разводки и питания.

Ключевые характеристики

• 15.0" 1024 x 768 дисплей с Projected Capacitive Multi-Touch (P-CAP)
• Процессор NXP i.MX6 Dual Core 1.0 GHz
• Безвентиляторный дизайн — низкое энергопотребление и тихая работа
• Поддержка PoE (PD, 802.3at)
• Фронтальная защита IP65 (влагозащита и пылезащита)
• Порты: USB (Console/Mini/Type-A), RS232/422/485, Micro SD, RJ45 с PoE, Micro HDMI (опц.)

Основные преимущества

• True-flat фронтальная часть упрощает очистку и санитарное обслуживание в производственных помещениях
• PoE позволяет передавать данные и питание по одному кабелю, снижая сложность установки
• ARM-платформа обеспечивает эффективную вычислительную мощность при низком энергопотреблении для встраиваемых применений
• P-Cap сенсор поддерживает мультитач и защищён стеклом от царапин
• Крепёжные клипсы для монтажа в панель и опции VESA для установки в шкафу управления или на рабочей станции

Сертификация

• CE, FCC

Технические характеристики

• Дисплей
  • Размер: 15.0 inches
  • Тач / стекло: Projected Capacitive Multi Touch Screen
  • Разрешение: 1024 x 768
  • Яркость: 300 nits
  • Контраст: 2000:1
  • Углы обзора: 88/88/88/88
  • Активная область: 304.1 x 228.1 mm
• Система
  • Процессор: NXP i.MX6 Dual Core, 1.0 GHz
  • ОЗУ: 1 GB (по умолчанию); 2 GB (опция)
  • Память: eMMC 16 GB (по умолчанию); 32 GB eMMC (опция)
  • ОС (опции): Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 + Qt 5.5
  • WLAN / Bluetooth: опция через mPCIe Wi‑Fi модуль
• Механика
  • Габариты: 353 x 277 x 42 mm
  • Вырез (Cut out): 336 x 266 mm
  • Вес: 3.0 kg
  • Крепление: Panel mount; VESA mount
  • Корпус: металлическая передняя рамка, пластиковая задняя крышка
  • Охлаждение: fanless
• Окружающая среда
  • Рабочая влажность: 10%–90% RH, без конденсации
  • Рабочая температура: 0°C–50°C
  • Температура хранения: -10°C–60°C
  • Степень защиты: фронт IP65
• Порты ввода/вывода
  • USB: 1 x Console Port (Mini USB), 1 x USB OTG, 1 x USB 2.0 (Type-A)
  • Серийный: 1 x RS232/422/485 (по умолчанию RS232)
  • LAN: 1 x RJ45 with PoE (PD, 802.3at)
  • Видео: 1 x Micro HDMI (опция)
  • SD: 1 x Micro SD слот
  • Расширение: 1 x mPCIe слот (half-size Wi‑Fi)
  • CANBUS: 1 x CANBUS (D-sub9)
  • Питание: 1 x 12V DC, 2-pin terminal block
• Аксессуары и питание
  • Адаптер: 100 ~ 240V AC → 12V DC (рекомендуется 12V 50W)
  • Кабель питания, VESA винты, монтажные клипсы, драйвер CD и руководство (в зависимости от конфигурации)
