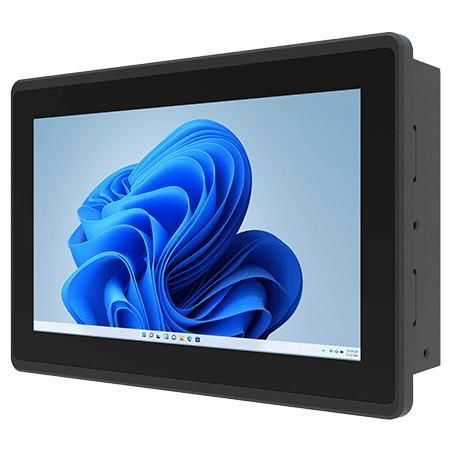

Панельный ПК с мультисенсорным экраном W07IAN3S-EHT1

с емкостным сенсорным экраном PCAP7"1024x600

Обзор
Winmate W07IAN3S-EHT1 — 7.0-дюймовый HMI Panel PC серии E для управления машинами, заводской автоматизации и операторских интерфейсов. Оснащён Intel® Processor N150 (6M кэш, до 3,60 GHz), бесшумной (fanless) конструкцией, фронтальной защитой IP65, PCAP мультисенсорным экраном и двумя Intel 2.5GbE для промышленного подключения.

Ключевые особенности

• 7.0" 1024 x 600 с Projected Capacitive Multi-Touch (PCAP)
• Процессор Intel® N150, 6M Cache, до 3,60 GHz
• Фронтальная защита IP65 (вода и пыль)
• Два контроллера Intel® 2.5 Gigabit Ethernet
• Безвентиляторное охлаждение и низкое энергопотребление

Описание продукта
W07IAN3S-EHT1 предназначен для OEM-интеграции, панелей управления и edge-HMI приложений. Fanless-конструкция снижает обслуживание и попадание загрязнений. Фронтальная защита IP65 и PCAP-экран обеспечивают надёжную работу в промышленных условиях. Двойные порты 2.5GbE повышают пропускную способность сети и обеспечивают резервирование для удалённого мониторинга и автоматизации.

Дисплей

• Размер: 7.0 inches
• Тач / Стекло: Projected Capacitive Multi Touch Screen (PCAP)
• Разрешение: 1024 x 600
• Яркость панели: 320 nits
• Контрастность: 1000:1
• Углы обзора: 75, 75, 75, 70
• Активная область: 153.6 x 90 mm

Системные характеристики

• Процессор: Intel® Processor N150, 6M Cache, up to 3.60 GHz
• Память: 8 GB (по умолчанию), до 16 GB (опция)
• Хранилище: 128 GB SSD (по умолчанию); опции: 256 GB, 512 GB, 1 TB, 2 TB, 4 TB
• Ethernet-контроллер: 2 x Intel® 2.5 Gigabit Ethernet
• Безопасность: TPM 2.0
• ОС (опция): Windows 11 IoT Enterprise (64-bit), Windows 11 Pro 64-bit, Linux Ubuntu 24.04 (Ubuntu не поддерживает Wake on Touch)
• WLAN / Bluetooth: опционально

Механика

• Габариты: 185 x 128 x 56 mm
• Вырез (Cut out): 174.9 x 117.7 mm
• Вес: 2.4 kg
• Крепление: Panel mount (по умолчанию); VESA mount (опция)
• Корпус: Metal housing & ABS+PC
• Система охлаждения: Fanless design

Окружающая среда

• Рабочая влажность: 10%–90% RH, без конденсации
• Рабочая температура: 0°C до 50°C
• Температура хранения: -10°C до 60°C
• IP-рейтинг: Front IP65

Сертификация

• CE
• FCC

Порты ввода/вывода

• USB: 2 x USB 3.2 Gen1 Type-A; 1 x USB 3.2 Gen2 Type-C (поддержка DP Alt. mode)
• Серийный: 1 x RS232/422/485 (по умолчанию RS232)
• LAN: 2 x 2.5 Giga LAN RJ45
• Видео: 1 x HDMI 2.0 (опция)
• Расширение: 1 x M.2 2230 E-Key slot (для Wi‑Fi модуля)
• Вход питания: 1 x 12V DC, DC разъем 2.5φ

Комплектация / аксессуары

• Адаптер 100~240V AC на DC
• Сетевой шнур
• VESA винты
• Крепёжные клипсы

Питание

• Номинал питания: 12V DC
• Адаптер: 12V 50W

Технические характеристики

• Модель: W07IAN3S-EHT1
• Бренд: Winmate
• Дисплей: 7.0" (1024 x 600)
• Технология тач: PCAP мульти‑тач
• Процессор: Intel® N150 (6M Cache, up to 3.60 GHz)
• ОЗУ: 8 GB стандарт, до 16 GB опция
• Хранилище: 128 GB SSD стандарт; опции до 4 TB
• Сеть: Dual Intel® 2.5 Gigabit
• USB: 2 x USB-A 3.2 Gen1, 1 x USB-C 3.2 Gen2 (DP Alt Mode)
• Серийный порт: RS232/422/485
• Видео опция: HDMI 2.0
• Расширение: M.2 2230 E-Key для Wi‑Fi
• Безопасность: TPM 2.0
• Крепление: Panel mount по умолчанию, VESA опция
• Фронтальная защита: IP65
• Температурный диапазон: 0°C–50°C
• Габариты: 185 x 128 x 56 mm
• Вес: 2.4 kg
• Сертификации: CE, FCC
