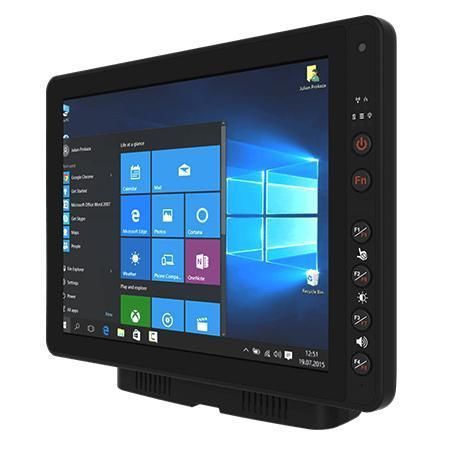

Встроенный терминал 12,1" FM12E

Intel® Atom x6413EMIL-STD-810HIP 65

Обзор
FM12E — 12,1" бортовой компьютер для установки на транспортные средства/погрузчики, предназначенный для складской логистики, управления парком и операций с погрузчиками. Разработан для промышленных и бортовых условий: безвентиляторная конструкция, фронтальная панель заменяема в полевых условиях, долгосрочная доступность платформы.

Ключевые особенности

• Семейство процессоров Intel® Elkhart Lake (Intel Atom x6413E по умолчанию; доступны более мощные варианты)
• 12,1" XGA (1024 × 768) сенсорный экран Projected Capacitive (PCAP)
• Фронтальная панель, заменяемая на месте для сокращения времени обслуживания
• Защита фронта IP65; соответствие MIL‑STD‑810H по удару и вибрации
• Широкий диапазон рабочих температур для экстремальных условий

Сертификации

• IP65 (фронт)
• MIL‑STD‑810H (удар и вибрация)
• CE, FCC, IC (ICES‑003)
• UL60950‑1, EN60950‑1
• PTCRB (для радиомодулей)

Дисплей

• Размер: 12,1 дюйма
• Тип: Projected Capacitive Multi‑Touch (PCAP)
• Разрешение: 1024 × 768 (XGA)
• Яркость: 400 нит (стандарт); 800 нит опционально; указана опция высокой яркости
• Контраст: 1000:1
• Углы обзора: 89/89/89/89
• Режимы касания: рука, стилус, перчатки

Системные характеристики

• Процессор (опции): Intel Atom x6413E 1,5 ГГц (до 3,0 ГГц) по умолчанию; опционально x6425E, x7433RE, x7835RE
• ОЗУ: 4 ГБ по умолчанию; опции 8 ГБ, 16 ГБ
• Хранилище: M.2 SSD 128 ГБ по умолчанию; опции 256 ГБ, 512 ГБ
• Безопасность: TPM 2.0
• ОС: Windows 10 IoT Enterprise LTSC (64‑bit) по умолчанию; Windows 11 IoT Enterprise LTSC опционально
• Беспроводная связь: поддержка WLAN и Bluetooth; WWAN 4G/LTE опционально; GNSS (GPS/A‑GPS)
• Датчики: G‑Sensor, датчик освещенности, датчик температуры

Камера

• Фронтальная камера: 2 MP

Условия среды & прочность

• Рабочая влажность: 5%–90% RH, без конденсации
• Рабочая температура: -30°C до 60°C
• Температура хранения: -30°C до 60°C
• Удар: MIL‑STD‑810H Method 516.8 Procedure I
• Вибрация: MIL‑STD‑810H Method 514.8 Procedure I
• Ударопрочность: EN62262 IK07
• ESD: соответствует EN 61000‑4‑2, усиленная ±8kV контакт & ±12kV воздух

Управление & кнопки

• 1 × кнопка питания
• 5 × функциональных кнопок (программируемые через Winset)

Порты ввода/вывода (обзор)

• USB: 1 × USB Type‑C (планшет); DB9 на доке, обеспечивающий 2 × USB 2.0 через адаптер
• Серийный: 2 × COM (через док)
• LAN: 1 × гигабитный LAN (док)
• Аудио: док — 2 × динамика; док — CANBus или аудио опция
• Память: 1 × слот Micro SD (планшет)
• SIM: 1 × слот Dual‑Nano SIM
• Индикаторы: 4 × LED (WLAN, UPS батарея, HDD, обогрев)
• Антенное подключение дока: SMA для WLAN (по умолчанию), SMA для GPS/WWAN опционально

Механика

• Габариты: Планшет 307 × 225 × 41 мм; Док 202 × 245 × 52 мм
• Корпус дока: алюминиевый сплав
• Вес: Планшет 1.7 кг; Док 1.6 кг
• Крепление: RAM mount или VESA 75 × 75 мм
• Охлаждение: безвентиляторный дизайн

Питание & батарея

• Батарея: UPS 7.6V (2S1P) — минимальное резервное время ~30 минут
• Питание: Док 10V–60V с контролем зажигания; Планшет 12V DC In
• Типичное потребление: 45W

Аксессуары (стандарт / опция)

• Стандарт: 5m кабель питания с комплектом предохранителей, 0.3m USB кабель, 0.15m кабель преобразователя питания, DC jack кабель, 84W адаптер с кабелем, комплект хомутов, WLAN антенны ×2, краткое руководство, крепление для внешней антенны, ключ замка дока, комплект стилуса + винт
• Опционально: RS232 кабель, аудиокабель, CAN Bus кабели, IP65 LAN кабель, GPS & LTE комбинированные антенны, магнитная комбинированная антенна, WWAN антенна, монтажные и адаптерные комплекты

Решения по монтажу (примеры)
Монтаж 1 – решение без сверления
A | RAM Clamp Mounts - на погрузчике | RAM‑D‑247U‑4 | Зажимная база с шаром 2.25" | КОЛ: 1
B | RAM Arm | RAM‑D‑201U | Кронштейн для шар 2.25" (Д: 8.375") | КОЛ: 1
C | RAM Ball со стороны устройства | RAM‑D‑2461U | VESA 75 × 75 mm с шаром 2.25" | КОЛ: 1

Монтаж 2 – решение со сверлением
A1 | RAM round base mounts - на погрузчике | RAM‑D‑202U | Круглая база 3.68" с шаром 2.25" | КОЛ: 1
A1‑1 | Винт | - | SUS304 M8 × 40 mm | КОЛ: 5
B | RAM Arm | RAM‑D‑201U | Кронштейн для шар 2.25" | КОЛ: 1
C | RAM Ball устройство | RAM‑D‑2461U | VESA 75 × 75 mm с шаром 2.25" | КОЛ: 1

Монтаж 3 – установка клавиатуры
D | Winmate клавиатурный адаптер (PN:821009131600) | - | 4 VESA отверстия к устройству и 4 AMPS отверстия к RAM шар | КОЛ: 1
D‑1 | Винт | - | SUS304 M5 × 20 mm | КОЛ: 5

Итог
FM12E представляет собой бортовую промышленную платформу с модульным док‑I/O, поддержкой широкого диапазона напряжений и контроля зажигания, фронтальной панелью, заменяемой в полевых условиях, и опциями высокої яркости для эксплуатации на складе и на транспортных средствах.
