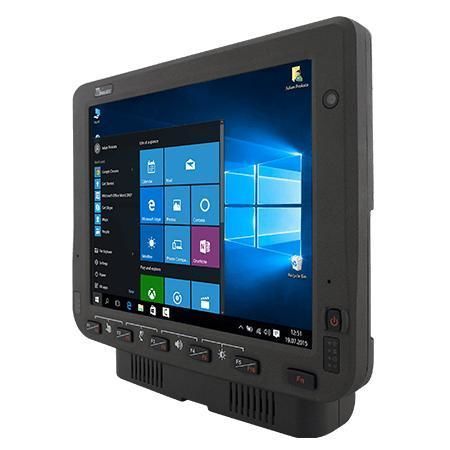

Встроенный терминал 10,4" FM10E

Intel® Atom x6413EMIL-STD-810GMIL-STD-810H

Обзор
Winmate FM10E — 10,4‑дюймовый бортовой/мобильный компьютер для полевых работ, сбора данных на складах и управления автопарком. Разработан для интеграции в промышленные транспортные средства: модульная архитектура планшет + док‑станция, передняя панель IP65, соответствие MIL‑STD для ударов и вибраций, широкий диапазон рабочих температур.

Ключевые характеристики

• Платформа Intel® Elkhart Lake (например, x6413E) с опциональными более производительными вариантами Atom
• 10.4" 1024 x 768 дисплей с проектно‑емкостным (PCAP) мультитач‑экраном (рука, стилус, перчатки)
• Сменная передняя панель для обслуживания на месте
• Передняя панель IP65 (защита от пыли и струй воды)
• Широкий рабочий температурный диапазон (например, ‑30 °C до 60 °C) и опции подогрева/обогрева экрана

Сертификация

• MIL‑STD‑810G / MIL‑STD‑810H (удар и вибрация)
• IP65
• CE, FCC, IC (ICES‑003)
• UL60950‑1 / EN60950‑1, PTCRB

Описание продукта
Ударопрочность и виброустойчивость: усиленный корпус, тестирование по методам MIL‑STD для обеспечения надежной работы в транспортной и промышленной среде.

Дисплей и сенсор: 10.4" XGA‑панель с PCAP мульти‑touch, поддержкой режима перчаток и стилуса; яркость 400 nits по умолчанию, опция 800 nits для повышенной читабельности.

Процессор и ОС: стандартно Intel Atom x6413E; доступны опции более производительных процессоров Elkhart Lake. ОС по умолчанию Windows 10 IoT Enterprise LTSC (64‑bit); опционально Windows 11 IoT Enterprise LTSC.

Сервис и ремонтопригодность: передняя рамка и сенсорный экран заменяемы в полевых условиях в поддерживаемых конфигурациях для минимизации простоя и затрат на обслуживание.

Комплектующие (стандартные и опциональные)
Стандарт: USB‑кабель, кабель преобразователя питания, кронштейн для внешней антенны, набор предохранителей, Wi‑Fi антенна, комплект стилуса, ключ для док‑станции, адаптер, кабель питания с предохранителем, руководство быстрого старта.

Опции: магнитные многополосные комбинированные антенны, GPS & LTE MIMO антенны, CAN/RS232 кабели, WWAN антенна, IP65 LAN кабель и различные варианты креплений и кабелей.

Крепления (примеры)
Решение без сверления: фиксация RAM‑clamp (RAM‑D‑247U‑4) + RAM‑arm (RAM‑D‑201U) + RAM VESA‑ball (RAM‑D‑2461U) с крепежом.

Решение со сверлением: круглая база RAM (RAM‑D‑202U) + RAM‑arm + VESA‑ball и крепежные элементы.

Крепление клавиатуры: адаптерная плата Winmate для клавиатуры (PN: 821009131600) в сочетании с RAM‑крепежом для интеграции клавиатуры.

Технические характеристики

• Модель: FM10E
• Дисплей: 10.4" (1024 x 768) PCAP, 400 nits по умолчанию (800 nits опционально)
• Процессор: Intel Atom x6413E (1.5 GHz up to 3.0 GHz) по умолчанию; опции x6425E/x7433RE/x7835RE
• Память: 4 GB по умолчанию (8 GB / 16 GB опционально)
• Хранение: 128 GB по умолчанию (256 GB / 512 GB опционально)
• Безопасность: TPM 2.0
• ОС: Windows 10 IoT Enterprise LTSC по умолчанию; Windows 11 IoT Enterprise опционально
• Связь: WLAN/BT поддерживаются; WWAN 4G/LTE опционально; GNSS (GPS/A‑GPS) поддерживается
• Датчики: G‑Sensor, датчик освещённости, температурный датчик
• Камера: фронтальная 2 MP
• Окружение: рабочая температура ‑30 °C до 60 °C (в зависимости от конфигурации); влажность 5%–95% RH без конденсации
• Удар & вибрация: MIL‑STD‑810H (516.8 / 514.8)
• Защита: IP65; ударопрочность EN62262 IK07; ESD: EN 61000‑4‑2
• I/O: 1x USB Type‑C (планшет), DB9 (док) для 2x USB2.0, 2x COM (док), 1x Gigabit LAN (док), аудио, microSD, Dual‑Nano SIM, SMA‑коннекторы антенн на доке
• Механика: планшет 268 x 214 x 35 мм (~1.7 кг); док 202 x 245 x 52 мм (~1.6 кг); монтаж RAM/VESA; бесшумная конструкция (fanless)
• Питание: док 10V–60V с ignition control; планшет 12V DC In; UPS батарея 7.6V (2S1P) ≥30 мин; типич. потребление 45W
• Сертификация: CE, FCC, IC, UL60950‑1, EN60950‑1, PTCRB
