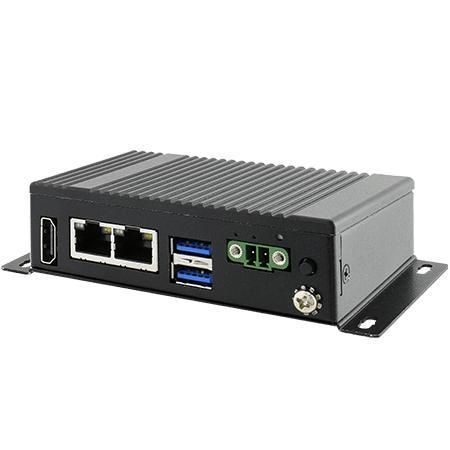

ПК бокс EACIL20

встроенныйIntel® Apollo Lakeintel® celeron® N3350

Обзор
Winmate EACIL20 — это безвентиляторный промышленный встроенный компьютер на базе Intel® Celeron® N3350 (Apollo Lake). Разработан для промышленной автоматизации, встроенных систем и критичных к надежности пограничных приложений. Компактный металлический корпус, модульные расширения и варианты монтажа упрощают интеграцию у OEM и системных интеграторов.

Ключевые характеристики

• Intel® Apollo Lake N3350 1,1 GHz (burst до 2,4 GHz)
• Бесшумное безвентиляторное охлаждение
• Компактные размеры: 100 x 70 x 31 мм (one layer)
• Модульная конструкция для расширения I/O
• Монтаж: настольный, настенный (по умолчанию); опции VESA и DIN-рейка
• Сертификации: Microsoft Azure IoT и AWS IoT Greengrass

Сертификации

• CE
• FCC
• Microsoft Azure Certified for IoT
• AWS IoT Greengrass Certified
• IP30

Основные преимущества

• Компактный безвентиляторный корпус, адаптированный для промышленных условий
• Двойной гигабитный Ethernet для разделения сетей OT/IT
• USB 3.2 Gen1x1 и опциональный HDMI
• Аппаратная поддержка TPM 2.0
• Поддержка Windows 10 IoT Enterprise (64-bit) и Ubuntu 20.04 (опционально)

Модули расширения (примеры)

• EACWSLT-222: WWAN (single SIM)
• EACWSLT-231: 3-port RS232/422/485 с изоляцией (по умолчанию RS232)
• EACWSLT-232: 16-канальный цифровой I/O с изоляцией
• EACWSLT-233: 2-port CANBUS с изоляцией
• EACWLST-234: 3-port USB 2.0
• EACWLST-235: 2-port RS232/422/485 с изоляцией
• EACWLST-236: 2-port Giga-LAN
• EACWLST-237: WWAN (dual SIM)

Механика & окружающая среда
Габариты: 100 (W) x 70 (H) x 31 (D) мм (one layer); 100 x 70 x 61 мм (double layer). Вес: 0,4 кг (one layer); 0,5 кг (double layer). Корпус: металлический. Охлаждение: безвентиляторное. Рабочая влажность: 30%–90% RH без конденсации. Рабочая температура: 0 °C–55 °C. Температура хранения: -15 °C–70 °C. Ударопрочность и вибрация: IEC 60068-2-27 / IEC 60068-2-64. Степень защиты: IP30.

I/O & интерфейсы

• USB: 2 x USB3.2 Gen1x1 (Type-A)
• LAN: 2 x Gigabit RJ45
• Видео: 1 x HDMI 1.4 (опционально)
• Расширение: 1 x full-size mPCIe; 1 x mini PCIe; 2 x USB2.0 wafer
• Индикатор: LED питания
• Питание: 1 x 9~36V DC через 2-pin терминал

Управление & кнопки

• 1 x кнопка питания
• 1 x кнопка сброса

Память & хранение

• Память: 4 GB LPDDR4
• Хранение: onboard eMMC 32 GB (по умолчанию); опционально eMMC 64/128 GB; опционально SSD 128/256/512 GB

Безопасность & беспроводные интерфейсы

• TPM 2.0
• WLAN / Bluetooth / WWAN: опционально (требует соответствующую SKU или модуль расширения и антенны)

Питание & аксессуары

• Вход питания: 9~36V DC via 2-pin terminal block
• Опционный адаптер: 12V / 36W
• Аксессуары: Quick Start Guide, кабель адаптера для терминала, open-wire DC cable, внешние антенны WLAN/WWAN (в зависимости от SKU), опциональные комплекты VESA и DIN-Rail

Применения & сценарии

• Сбор данных на фабрике и edge-вычисления (SCADA агенты)
• Умная автоматизация зданий: управление HVAC и освещением
• Контроллеры киосков и HMI с HDMI
• IIoT-шлюзы, преобразование протоколов и интеграция с облаком

Технические характеристики

• Процессор: Intel® Celeron® N3350 1.1GHz (до 2.4GHz) стандарт; Intel® Pentium® N4200 опция
• Память: 4 GB LPDDR4
• Хранение: eMMC 32 GB onboard; опции eMMC 64/128 GB; опции SSD 128/256/512 GB
• Ethernet контроллер: 2 x Intel® Gigabit Ethernet
• Безопасность: TPM 2.0
• ОС: Windows 10 IoT Enterprise (64-bit) / Linux Ubuntu 20.04 (опция)
