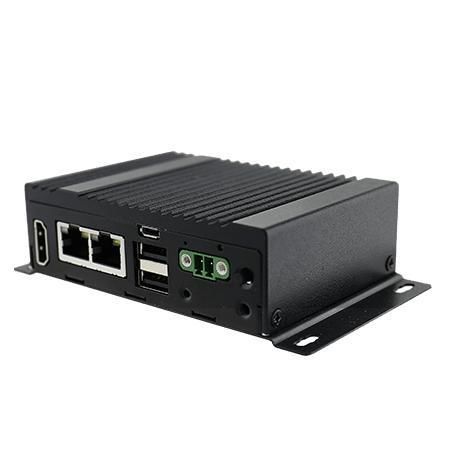

ПК бокс EACFA20

для письменного столавстроенныйнастенный

Обзор
Winmate EACFA20 — компактный бесшумный (безвентиляторный) промышленный встроенный box-PC и IoT-шлюз на базе процессора NXP i.MX6 Dual Core 1.0 GHz. Предназначен для промышленной автоматизации, встроенных систем и IIoT-развертываний, где требуются низкое энергопотребление, модульное расширение I/O и различные варианты монтажа.

Ключевые характеристики

• NXP i.MX6 Dual Core 1.0 GHz (ARM Cortex-A9)
• Пассивное охлаждение, без вентиляторов
• Компактные габариты: 100 x 70 x 31 мм (один слой)
• Варианты монтажа: настольный, настенный (по умолчанию), VESA (опция), DIN-рейка (опция)
• Модульная концепция slice для расширения последовательных интерфейсов, CANbus, цифровых I/O, WWAN, USB
• Microsoft Azure Certified for IoT; AWS IoT Greengrass Certified

Сертификации

• CE
• FCC
• Microsoft Azure Certified for IoT
• AWS IoT Greengrass Certified
• Класс защиты корпуса IP30

Сведения о системе (основное)

• Процессор: NXP i.MX6 Dual Core 1.0 GHz
• Оперативная память: 1 GB по умолчанию, 2 GB опционально
• Хранилище: eMMC onboard 16 GB по умолчанию, 32 GB опционально; поддержка microSD
• ОС: Linux Ubuntu 18.04 (доступны варианты Yocto/Android)
• WLAN / BT / WWAN: опциональная поддержка
• Модули расширения: EACWSLT-222 (WWAN Single SIM), EACWSLT-231 (3-port RS232/422/485 с гальванической развязкой), EACWSLT-232 (16-Channel Digital I/O с развязкой), EACWSLT-233 (2-port CANBUS с развязкой), EACWLST-234 (3-port USB 2.0), EACWLST-235 (2-port RS232/422/485 с развязкой)
• mPCIe / mini PCIe: 1 x Full-size mPCIe; 1 x Mini PCIe

Механика

• Габариты: 100 (W) x 70 (H) x 31 (D) мм (один слой); 100 x 70 x 61 мм (двухслойный)
• Вес: 0.4 kg (один слой); 0.5 kg (двухслойный)
• Корпус: металлический
• Охлаждение: fanless пассивная схема

Окружающая среда

• Влажность при работе: 30%–90% RH, без конденсации
• Температура при работе: 0°C–55°C
• Температура хранения: -15°C–70°C
• Удары и вибрации: эксплуатационный удар IEC 60068-2-27; вибрация IEC 60068-2-64
• IP класс: IP30

I/O и порты

• USB: 2 x USB 2.0 Type-A; 1 x USB 2.0 OTG (Micro USB)
• LAN: 2 x Gigabit RJ45
• Видео: 1 x HDMI 1.4 (опционально)
• Серийный / консоль: по умолчанию RS232; дополнительные серийные порты через модули расширения
• Индикатор: 1 x LED питания
• Вход питания: 9~36 V DC через 2-pin клеммник

Питание

• Диапазон питания: 9~36 V DC через 2-pin клеммник
• Адаптер (опция): 12 V 36 W AC-DC адаптер

Кнопки и управление

• 1 x кнопка Power
• 1 x кнопка Reset

Аксессуары (включено / опционально)

• Quick Start Guide
• Кабель-адаптер от 2-pin клеммника на 2.5Ø female
• 2-pin клеммный разъем; открытый DC кабель
• Внешняя WLAN антенна (для WLAN SKU)
• Внешняя WWAN антенна (для WWAN SKU)
• AC-DC адаптер 12 V/36 W (опция)
• VESA монтажный набор (опция)
• DIN-Rail монтажный набор (опция)

Сценарии применения

• Промышленный IoT-шлюз для умных заводов, автоматизации машин и удаленного мониторинга
• Преобразователь протоколов, например Modbus RTU в MQTT
• Android промышленный box для запуска управляющих приложений

Технические характеристики

• Model: EACFA20
• CPU: NXP i.MX6 Dual Core 1.0 GHz
• RAM: 1 GB по умолчанию / 2 GB опционально
• Storage: eMMC 16 GB по умолчанию / 32 GB опционально; поддержка microSD
• OS: Linux Ubuntu 18.04 (варианты Android отмечены)
• I/O: 2 x USB2.0 Type-A, 1 x USB2.0 OTG (Micro), 2 x GbE LAN, 1 x HDMI (опционально), серийные порты через модули
• Expansion: full-size mPCIe, mini PCIe, множественные опции модулей (WWAN, RS232/422/485, digital I/O, CANbus, USB)
• Power: 9~36 V DC (2-pin terminal block); опциональный адаптер 12 V 36 W
• Dimensions: 100 x 70 x 31 mm (one layer); Weight: 0.4 kg
• Mounting: Desk / Wall (default); VESA and DIN-Rail optional
• Operating temp/humidity: 0°C to 55°C; 30%–90% RH non-condensing
• Certifications: CE, FCC, Microsoft Azure IoT Certified, AWS IoT Greengrass Certified
