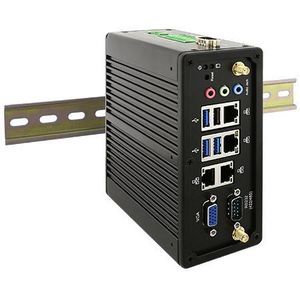

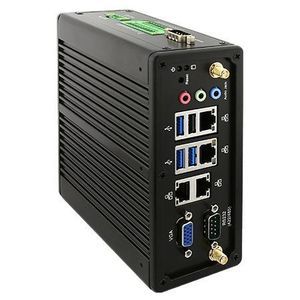

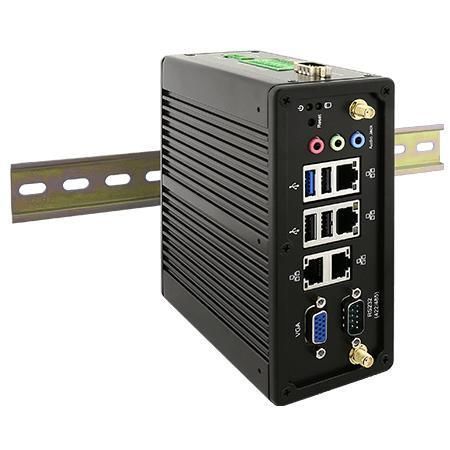

ПК бокс IBDRW100-EX

на DIN-рейкеIntel® Celeron N2930RS-232

Обзор
Winmate IBDRW100-EX — это встраиваемый DIN-рейковый промышленный ПК с сертификацией ATEX и Class I, Division 2, на базе Intel® Celeron® N2930. Разработан для эксплуатации в взрывоопасных зонах (нефть и газ, химическая обработка) с бесшумным алюминиевым корпусом, фронтальным/верхним доступом к I/O и расширенным температурным диапазоном для надёжной работы в полевых условиях.

Ключевые характеристики

• Сертификация ATEX Zone 2 (II 3G Ex nA IIC T4 Gc) и Class I, Division 2 для использования в опасных зонах
• Проект для промышленной автоматизации и монтажа на DIN-рейку
• Процессор Intel® Celeron® N2930 (1.83–2.16 GHz)
• 1 x RS232/422/485 (переключение джампером)
• 4 x Gigabit LAN, 1 x USB 3.0, 3 x USB 2.0, 1 x VGA, аудиовыход, изолированный вход питания
• Бесшумный (fanless) корпус из алюминия для пассивного охлаждения
• Температура эксплуатации: -20 °C до 60 °C
• AWS IoT Greengrass сертификация

Сертификации

• ATEX II 3G Ex nA IIC T4 Gc (Zone 2)
• Class I, Division 2, Groups A,B,C,D (C1D2)
• CE, FCC
• UL 508; CSA C22.2 No.142-m1987
• UL 60950-1; CSA C22.2 No. 60950-1-07; EN 62368-1
• EN 60079-0; EN 60079-15
• MIL-STD-810G (опции для вибрации/удара)

Особенности продукта и область применения
Двойная сертификация (ATEX / C1D2) и компактный форм-фактор на DIN-рейку делают IBDRW100-EX подходящим для удалённого сбора данных, протокольных шлюзов или HMI-узлов в системах управления в опасных зонах. Фронтальное/верхнее расположение I/O упрощает прокладку кабелей и обслуживание в шкафах и полевых корпусах.

Системные характеристики

• Процессор: Intel® Celeron® N2930 (1.83–2.16 GHz)
• Память: 1 x SO‑DIMM DDR3L 1600 MHz; 4 ГБ по умолчанию; до 8 ГБ опционально
• Накопитель: mSATA SSD 128 ГБ по умолчанию; опции 256/512 ГБ; опционально SATA III для 2.5" диска
• Ethernet: 4 x контроллера Intel® Gigabit Ethernet (при установке WLAN один порт может быть деактивирован)
• Безопасность: TPM (опционально)
• ОС: Windows 7 Embedded / Windows 10 IoT Enterprise (64-bit) / Ubuntu 20.04 (опционально)
• WLAN/BT: опция через mPCIe; расширение: 2 x слота mPCIe

Механика

• Габариты: 139 x 65.4 x 152 мм
• Вес: 1.5 кг
• Крепление: DIN-рейка
• Корпус: алюминиевый
• Охлаждение: без вентилятора

Окружающая среда

• Рабочая температура: -20 °C до 60 °C
• Температура хранения: -40 °C до 80 °C
• Рабочая влажность: 10%–90% RH, без конденсации
• Удары и вибрации: опции MIL-STD-810G

Порты I/O

• USB: 1 x USB3.2 Gen1 (Type-A), 3 x USB2.0 (Type-A)
• Серийные: 1 x RS232/422/485 DB9 (по умолчанию RS232), 1 x изолированный RS422/485 DB9 (по умолчанию RS422)
• LAN: 4 x Gigabit RJ45
• Видео: 1 x VGA DB15
• Аудио: Mic in; Line in; Line out
• DIDO: 1 x изолированный 5V 9-in/9-out DIO (20‑pin клеммная колодка); опционально изолированные 30V варианты
• Питание: 1 x изолированный 9–36V DC через 3‑контактную клеммную колодку

Питание

• Вход: изолированный 9–36V DC (3‑контактная клеммная колодка)
• Адаптер: 12V 36W (типичный аксессуар)

Управление и кнопки

• Кнопка сброса x1

Аксессуары (в комплекте / опционально)

• В комплекте: адаптер 100~240V AC→DC, сетевой кабель, клеммные колодки для DIDO, open‑wire кабель, комплект крепления на DIN‑рейку, держатели кабелей
• Опционально: крепление на DIN‑рейку (DR-MC), комплект держателей кабеля (DR-CH), дополнительные mSATA/SSD, WLAN модули

Применение

• Мониторинг устья скважины, мониторинг химических резервуаров, шлюз данных для нефтеперерабатывающих заводов, промышленные шлюзы автоматизации в опасных зонах

Технические характеристики

• Модель: IBDRW100-EX
• Бренд: Winmate
• CPU: Intel® Celeron® N2930 (1.83–2.16 GHz)
• Память: 4 GB DDR3L (по умолчанию), расширяемая
• Хранилище: mSATA SSD 128 GB (по умолчанию); опция SATA III для 2.5"
• I/O: 4 x GigE, 4 x USB, RS232/422/485, VGA, аудио
• Питание: 9–36V DC изолированный вход
• Рабочая температура: -20 °C до 60 °C
• Сертификации: ATEX Zone 2; Class I Div.2; CE; FCC; UL; CSA; EN 62368-1
