ПК EDGE IBDRW100-EL

Edge AIискусственный интеллектлогического вывода ИИ

Обзор

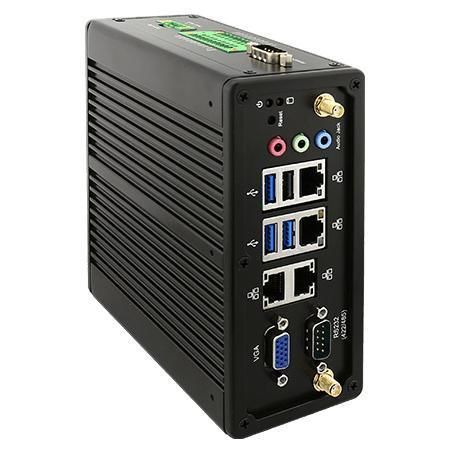

Winmate IBDRW100-EL — корпусной DIN‑рейловый Box PC, разработанный для машинного зрения, инференса AI на периферии и промышленной автоматизации. Оснащён встроенным процессором Intel® Celeron® N6211, бесшумным (безвентиляторным) алюминиевым корпусом, широким диапазоном рабочих температур и гибкими интерфейсами для камер, датчиков и систем управления.

Ключевые характеристики

• Конструкция для установки на DIN‑рейку, компактная интеграция в шкафы
• Intel® Celeron® N6211 (до 3,0 ГГц)
• 1 x SO‑DIMM DDR4 (до 16 ГБ), 4 ГБ по умолчанию (доступны опции)
• 4 x 2.5 Giga LAN RJ45; 3 x USB 3.2 Gen2, 1 x USB 2.0
• RS232/422/485 (выбор через BIOS); опция изолированного RS422/485
• VGA DB15, аудио I/O (Mic/Line In/Line Out)
• Бесшумный алюминиевый корпус, изолированный вход питания 9–36V DC
• Сертификация AWS IoT Greengrass

Типичные применения

• Системы машинного зрения и инспекции
• Edge AI инференс и аналитика
• Автоматизация производства, шлюзы протоколов, сбор данных

Особенности продукта
Компактный форм‑фактор для DIN‑рейки обеспечивает простую установку в шкафах управления. Бесвентиляторный алюминиевый корпус обеспечивает пассивное охлаждение в промышленных температурных диапазонах. Множество высокоскоростных LAN‑портов и гибкие серийные интерфейсы обеспечивают подключение камер, датчиков и PLC.

Системные характеристики

• Процессор: Intel® Celeron® N6211 (up to 3.0GHz)
• Память: 4GB по умолчанию; опция 8GB; 1 x SO‑DIMM DDR4 до 16GB
• Хранилище: 128GB SSD по умолчанию; опции 256/512GB/1TB/2TB; 1 x SATA III для 2.5" SSD/HDD (опция)
• Ethernet: 4 x 2.5 Giga LAN (контроллеры Intel®)
• Безопасность: TPM 2.0
• ОС (опц.): Windows 11 IoT Enterprise, Windows 11 Pro, Windows 10 IoT Enterprise, Ubuntu 22.04
• Расширение: M.2 2230 E-key (Wi‑Fi), M.2 2242 B-key (SSD)

Механика

• Размеры: 139 x 65.4 x 152 mm
• Вес: 1.5 kg
• Крепление: DIN‑рейка
• Корпус: алюминиевый, без вентиляторов

Окружающая среда

• Рабочая температура: -20°C до 60°C
• Температура хранения: -40°C до 70°C
• Рабочая влажность: 10%–90% RH, без конденсации
• Удары и вибрации: опции MIL‑STD‑810H

Сертификации

• CE, FCC, IC
• UL/CSA 62368-1
• AWS IoT Greengrass

Порты I/O

• USB: 3 x USB 3.2 Gen2 (Type-A), 1 x USB 2.0 (Type-A)
• Сериал: 1 x RS232/422/485 DB9 (выбираемый); 1 x изолированный RS422/485 DB9 (опция)
• LAN: 4 x 2.5 Giga LAN RJ45
• Видео: 1 x VGA DB15
• Аудио: Mic in, Line in, Line out
• Расширение: 1 x M.2 2242 B-key (SATA SSD), 1 x M.2 2230 E-key (Wi‑Fi)
• DIDO: изолированный 5V 9-in/9-out DIO (20‑контактный разъём), опциональные 30V варианты
• Питание: изолированный 9–36V DC (3‑пиновый разъём)

Управление и аксессуары

• Кнопка Reset
• Комплект/опции: адаптер 100–240V AC→DC, сетевой кабель, клеммные блоки для DIDO, open‑wire кабели, адаптер кабель 3‑pin → 2.5Ø female, монтажный комплект для DIN‑рейки

Питание

• Номинальный вход: 9–36V DC изолированный
• Адаптер: 12V 84W (указан)

Технические характеристики

• Модель: IBDRW100-EL
• CPU: Intel® Celeron® N6211
• RAM: SO‑DIMM DDR4 до 16GB (4GB по умолчанию)
• Хранилище: 128GB SSD по умолчанию, расширяемое
• LAN: 4 x 2.5 GbE
• Крепление: DIN‑рейка
• Рабочая температура: -20°C до 60°C
• Сертификации: CE/FCC/IC, UL/CSA 62368-1, AWS IoT Greengrass
