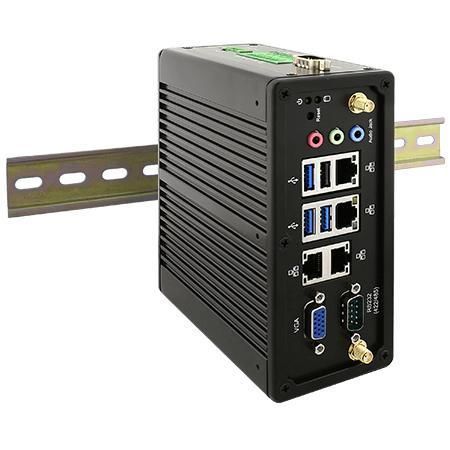

ПК бокс IBDRW100-EX-P

на DIN-рейкеIntel® Atom x7-E3950Intel® Apollo Lake E3950

Обзор

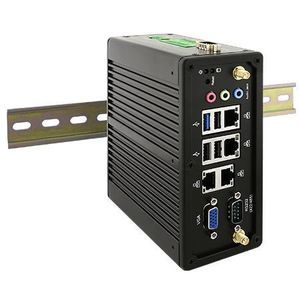

Winmate IBDRW100-EX-P — это коробочный промышленный ПК для установки на DIN‑рейку, сертифицированный для работы в опасных зонах (ATEX / Class I, Division 2, C1D2). Он оснащён Intel® Atom® E3950 в безвентиляторном алюминиевом корпусе и предназначен для применения в нефтегазовой отрасли, химической переработке и автоматизации с фронтальным/верхним доступом к I/O и широким температурным диапазоном.

Ключевые характеристики

• Соответствие ATEX / Class I, Division 2 (C1D2) для взрывоопасных зон
• Форм‑фактор для монтажа на DIN‑рейку (шкафы/панели управления)
• Встроенный Intel® Atom® E3950 (1,6 ГГц, до 2,0 ГГц)
• RS232/422/485 с выбором режима через BIOS
• 4 x Gigabit LAN, 3 x USB 3.0, 1 x USB 2.0, 1 x VGA, стандартный аудио‑интерфейс
• Безвентиляторное пассивное охлаждение, алюминиевый корпус
• Диапазон рабочих температур: -40 °C до 70 °C
• AWS IoT Greengrass сертификация для интеграции edge/IoT

Сертификации

• CE, FCC, IC
• UL 62368-1, EN 62368-1, CSA C22.2 No. 62368-1-14
• Class I, Div.2, Groups A,B,C,D T4(T5)
• CAN/CSA C22.2 NO. 213-17, UL 121201 Ed.9
• Опции MIL‑STD для ударов и вибрации

Системные характеристики

• Процессор: Intel Atom E3950 (1,6 ГГц, до 2,0 ГГц); опции E3940/E3930
• Память: 4 ГБ стандартно, до 8 ГБ опционно
• Хранилище: 128 ГБ SSD по умолчанию; опции 256/512 ГБ; M.2 2242 B‑key (SATA); 1 x SATA III для 2.5" SSD/HDD (опция)
• Ethernet: 4 x Gigabit RJ45
• Безопасность: TPM 2.0
• ОС: Windows 10 IoT Enterprise 64‑bit (опция), Linux Ubuntu 20.04 (опция)
• WLAN/BT: опционно через M.2 2230 E‑key

Механика

• Габариты: 139 x 65.4 x 152 мм
• Вес: ~1,5 кг
• Крепление: DIN‑рейка
• Корпус: алюминиевый, безвентиляторный

Окружающая среда

• Рабочая влажность: 10%–90% RH, без конденсации
• Рабочая температура: -40 °C до 70 °C
• Температура хранения: -40 °C до 80 °C
• Удар/вибрация: опции MIL‑STD доступны

Порты I/O

• USB: 3 x USB3.2 Gen1 (Type‑A); 1 x USB2.0
• Серийные: 1 x RS232/422/485 DB9 (переключаемый); 1 x изолированный RS422/485 DB9 (опция)
• LAN: 4 x Gigabit RJ45
• Видео: 1 x VGA DB15
• Аудио: Mic in, Line in, Line out
• DIDO: 1 x Isolated 5V 9‑in/9‑out DIO (20‑pin terminal block); опции 30V DIO
• Питание: изолированный вход 9–36V DC через 3‑pin клеммник

Питание и комплект поставки

• Диапазон питания: 9 V–36 V DC
• Типичный адаптер: 12 V, 84 W (в зависимости от комплектации)
• В комплекте: адаптер AC 100–240V→DC, сетевой кабель, клеммники для DIDO, комплект крепления на DIN‑рейку, держатели кабеля
• Опциональные аксессуары: DIN Rail Mounting Clip (DR‑MC), Cable Holder Kit (DR‑CH)

Замечания по безопасности

• Суффикс "-EX" обозначает пригодность для взрывоопасных сред; соблюдать правила электробезопасности в опасных зонах.
• Безвентиляторная конструкция уменьшает количество движущихся частей; контролируйте температуру поверхности и порядок подключений для установки в C1D2.
• Не подключайте и не отключайте I/O или питание под напряжением в опасных зонах; используйте надёжные клеммные соединения.

Применение и техническое резюме

• Модель: IBDRW100-EX-P
• Типичные применения: мониторинг трубопроводов, автоматизация НПЗ, управление дозированием химикатов в зоне 2
• Ключевые характеристики: Intel® Atom® E3950, 4 ГБ стандартно (8 ГБ опц.), 128 ГБ SSD стандартно, 4 x GbE, RS232/422/485, монтаж на DIN‑рейку, сертификация ATEX/C1D2
