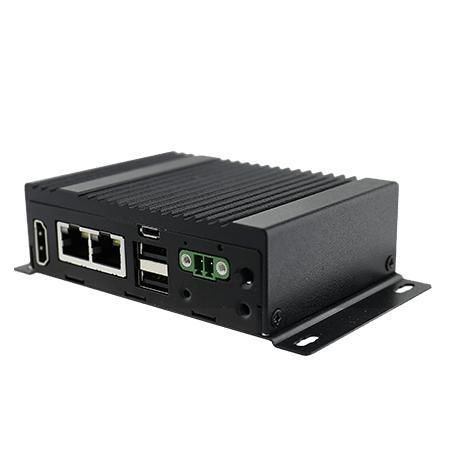

ПК бокс EACFA20

для письменного столанастенныйна DIN-рейке

Обзор
EACFA20 — компактный безвентиляторный промышленный Box PC и IoT-шлюз на базе NXP i.MX6 Dual Core 1.0 GHz. Использует модульную архитектуру слоистого стека: базовый модуль содержит основную плату и пассивное охлаждение, а интерфейсы и беспроводные опции добавляются через наращиваемые модули расширения. Предназначен для smart factory, автоматизации машин и IIoT. Поддерживает встроенные Linux и Android.

Ключевые характеристики

• NXP i.MX6 Dual Core 1.0 GHz (ARM Cortex-A9)
• Пассивное (безвентиляторное) охлаждение
• Компактный модульный корпус: 100 x 70 x 31 mm (один слой)
• Монтаж: настольный, настенный, VESA, DIN-рейка
• Гибкое расширение: 15+ комбинаций модулей (серийные порты, цифровые I/O, CANbus, WWAN, USB)
• Microsoft Azure Certified for IoT; AWS IoT Greengrass certified
• Поддержка Linux (Ubuntu/Yocto) и Android
• Низкое энергопотребление (обычно < 5 W)
• Металлический корпус, стойкий к ударам и вибрациям

Сертификации

• CE
• FCC
• Microsoft Azure Certified for IoT
• AWS IoT Greengrass Certified
• IP30

Детали продукта
Компактный безвентиляторный дизайн с интегрированным радиатором и пассивным теплоотводом. USB OTG (Micro USB) для ролей хоста/переферии. Два Gigabit LAN и опциональный HDMI. Питание 9–36 V DC через 2-контактный клеммный блок. Монтажные аксессуары обеспечивают быструю установку. Готовность к облаку подтверждена сертификатами Azure и AWS для безопасного IIoT-подключения.

Технические характеристики

• Процессор: NXP i.MX6 Dual Core 1.0 GHz
• Память: 1 GB стандарт, 2 GB опция (LPDDR3)
• Хранение: eMMC 16 GB стандарт, 32 GB опция; слот microSD
• Слоты расширения: 1 x full-size mPCIe, 1 x Mini PCIe; упоминание M.2 E-Key
• USB: 2 x USB 2.0 Type-A; 1 x USB 2.0 OTG (Micro USB)
• LAN: 2 x Gigabit RJ45
• Видео: 1 x HDMI 1.4 (опционально)
• Серия: 1 x RS232/422/485 (настраиваемый) + расширения через модули
• Питание: 9–36 V DC, 2-pin терминал; опциональный адаптер 12 V / 36 W
• Габариты: 100 x 70 x 31 mm (один слой); 100 x 70 x 61 mm (двойной)
• Вес: 0.4 кг (один слой); 0.5 кг (двойной)
• Рабочая темп./влажность: 0°C–55°C; 30%–90% RH, без конденсации
• Степень защиты: IP30

Модули расширения

• EACWSLT-222: WWAN Expansion (Single SIM)
• EACWSLT-231: 3-port RS232/422/485 с изоляцией
• EACWSLT-232: 16-Channel Digital I/O с изоляцией
• EACWSLT-233: 2-port CANBUS с изоляцией
• EACWLST-234: 3-port USB 2.0
• EACWLST-235: 2-port RS232/422/485 с изоляцией

Аксессуары и опции заказа

• Quick Start Guide, адаптерный кабель для клеммника, Open-Wire DC кабель
• Внешние антенны для SKU WLAN/WWAN
• Опционные монтажные наборы VESA и DIN-Rail
• Опционный AC-DC адаптер 12 V / 36 W

Типичные применения

• Edge IoT шлюз для smart factory и machine-to-cloud
• Удаленный мониторинг и сбор данных
• Конвертация протоколов (Modbus/serial в MQTT)
• Легкие встроенные контроллеры или headless Android-решения
