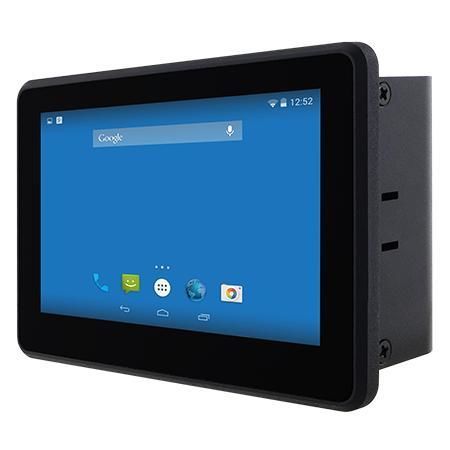

Панельный ПК с мультисенсорным экраном W04FA3S-ELT1

с емкостным сенсорным экраном PCAP4,3"NXP i.MX6

Обзор продукта
4,3" HMI панельный ПК W04FA3S-ELT1 с процессором NXP i.MX6 Dual‑Core 1,0 ГГц. Реальная плоская передняя панель с проекционно‑ёмкостным (P‑Cap) мультитач, безвентиляторной конструкцией, фронтальной защитой IP65 и монтажными клипсами для быстрого встраивания в панель.

Ключевые характеристики

• Дисплей 4,3" 480 x 272, P‑Cap мультитач.
• Процессор NXP i.MX6 Dual‑Core 1,0 ГГц; 1 ГБ ОЗУ по умолчанию, 2 ГБ опция; 8 ГБ eMMC на плате.
• Безвентиляторное охлаждение и сверхнизкое энергопотребление для бесшумной работы.
• Фронтальная защита IP65 от пыли и брызг.
• Интерфейсы: 1 x USB2.0 (Type‑A), 1 x USB OTG, 1 x RS485 (3‑пиновый клеммный разъём), 1 x RJ45 (LAN).

Общие сведения о продукте

• Лёгкий металлический корпус, предназначенный для встраивания в промышленные HMI‑панели и встроенные контроллеры.
• Real Flat — плоская передняя панель упрощает очистку и снижает накопление пыли по краям.
• Поддержка Android и дистрибутивов Linux для OEM‑кастомизации и интеграции ПО.
• P‑Cap стеклянная крышка поддерживает 4‑точечный мультитач и обеспечивает защиту от царапин.
• Монтажные клипсы обеспечивают быструю установку в панель без дополнительного сверления.

Сертификация

• Front IP65
• FCC
• CE

Технические характеристики

• Дисплей — Размер: 4.3 inches; Touch/Стекло: Projected Capacitive Multi Touch Screen; Разрешение: 480 x 272; Яркость панели: 400 nits; Контраст: 900:1; Углы обзора: 80,60,80,80; Активная область: 95.040 x 53.856 mm.
• Система — Процессор: NXP i.MX6 Dual Core 1.0 GHz; Память: 1 GB стандартно, 2 GB опция; Хранилище: 8 GB eMMC onboard; ОС: Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 QT 5.5 (опции).
• Механика — Габариты: 121 x 82 x 49 mm; Вырез (Cut out): 109.6 x 71.2 mm; Вес: 0.3 kg; Крепление: Panel mount; Корпус: металл; Охлаждение: без вентилятора.
• Окружающая среда — Рабочая влажность: 10%–90% RH, без конденсации; Температура эксплуатации: 0°C–50°C; Температура хранения: -10°C–60°C; IP‑рейтинг: Front IP65.
• Порты I/O — USB: 1 x USB2.0 (Type‑A), 1 x USB OTG; Последовательный: 1 x RS485 (3‑пиновый клеммный блок); LAN: 1 x RJ45; Индикатор: 1 x LED для хранения/активности.
• Питание — Вход: 1 x 12–24V DC через 3‑пиновый клеммный разъём (с изоляцией); Адаптер: обычно 12V 50W.
• Управление — 1 x кнопка Reset.
• Аксессуары — Адаптер 100–240V AC→DC; шнур питания; кабель‑адаптер от клеммного блока до 2.5Ø гнезда; открытый провод с клеммным разъёмом; монтажные клипсы; VESA‑винты.
