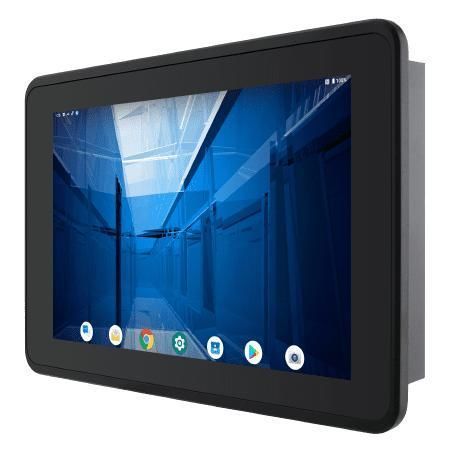

Панельный ПК с сенсорным экраном W10IM3S-ELH2

с емкостным сенсорным экраном PCAPс мультисенсорным экраном10,1"

ОбзорПромышленный 10,1" HMI Panel PC W10IM3S-ELH2, разработан для встроенных HMI и интерфейсов оператора. Лёгкая конструкция с истинно плоской передней панелью, P‑Cap 4‑точечный мультитач с закалённым стеклом, бесшумное (fanless) охлаждение и монтажные клипсы для быстрой установки в панель.

Ключевые характеристики

• 10,1" дисплей, разрешение 1280 x 800, P‑Cap projected capacitive мультитач (4 точки)
• ARM A53 Quad‑Core CPU (2.0 GHz), 4 ГБ LPDDR4, 32 ГБ eMMC на плате
• Стандартная ОС Android 11 (обновляемая до Android 13); опции: Linux Yocto 5.10.104 (QT 5.15) или Linux Ubuntu Server 22.04
• Порты: 1 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG; 1 x RS485 (3‑pin клеммник); 1 x RJ45 LAN
• Передняя панель IP65; бесвентиляторный дизайн; панельный монтаж с клипсами и опция VESA
• Опционально WLAN и Bluetooth; питание 12–24 V через 3‑pin клеммник

Сертификации

• CE
• FCC

Описание продуктаМодульное ARM‑основанное HMI для быстрой развёртки и гибкой интеграции. Истинно плоская передняя панель упрощает очистку и уменьшает скопление пыли по краям. Платформа Android обеспечивает быструю поставку приложений и кастомизацию; опциональные Linux‑образы подходят для специализированных встроенных задач. P‑Cap сенсор обеспечивает надёжный ввод с пальца и поддержку мультитач‑жестов. Монтажные клипсы позволяют устанавливать устройство в панель без сверления; доступны VESA‑крепление и варианты аксессуаров.

Технические характеристики

• Дисплей — Размер: 10.1 inches; Разрешение: 1280 x 800; Touch / Стекло: Projected Capacitive Multi Touch Screen; Яркость: 350 nits; Контраст: 800:1; Углы обзора: 85/85/85/85; Активная область: 216.96 x 135.6 mm
• Система — Процессор: ARM A53 (Quad Core 2.0 GHz); Память: 4 ГБ LPDDR4; Хранение: eMMC onboard 32 GB; ОС: Android 11 (по умолчанию, обновляемая до Android 13); Опции: Linux Yocto 5.10.104 с QT 5.15; Linux Ubuntu Server 22.04
• Беспроводные — WLAN: опционально; Bluetooth: опционально
• Механика — Размеры: 267 x 182 x 47 mm; Вырез (Cut out): 244 x 159 mm; Вес: 1 kg; Крепление: Panel mount; VESA mount; Корпус: передняя алюминиевая рамка & задняя пластиковая крышка; Охлаждение: Fanless Design
• Окружающая среда — Рабочая влажность: 10%–90% RH, без конденсации; Рабочая температура: -20°C до 50°C; Температура хранения: -25°C до 70°C; Степень защиты: передняя панель IP65
• Сертификаты — CE, FCC
• Порты I/O — USB: 1 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG; Серийный: 1 x RS485 (3‑pin клеммник); LAN: 1 x RJ45; Индикатор: 1 x LED индикатор хранения
• Комплект поставки — Open wire cable с разъёмом клеммника; монтажные клипсы; VESA винты
• Опциональные аксессуары — Адаптер 100~240V AC → DC; сетевой кабель; кабель‑адаптер от клеммника до 2.5Ø гнезда; антенна Wi‑Fi/BT
• Питание — Вход: 12V~24V via 3‑pin клеммник; Адаптер: 12V 36W (опция)
• Управление — Кнопка: 1 x Reset Button
