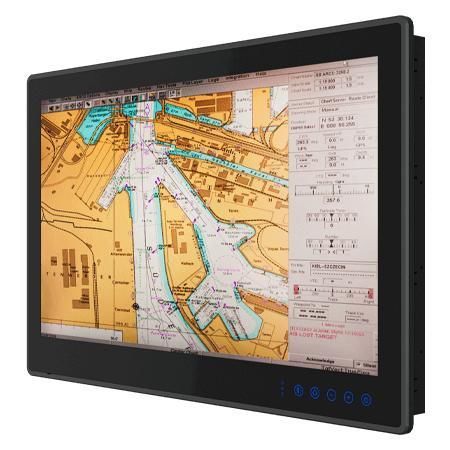

Панельный ПК с емкостным сенсорным экраном PCAP W24IAD3S-MRA2FP

с мультисенсорным экраномсенсорный23,8"

Обзор
Winmate W24IAD3S-MRA2FP — 24‑дюймовый ECDIS морской панельный ПК, разработанный для мостиковых и навигационных систем с сертификацией. Имеет истинно плоский edge‑to‑edge PCAP мульти‑тач дисплей, бесшумную (безвентиляторную) систему охлаждения и прочную конструкцию с защитой передней панели IP66. Цветовая калибровка и морские испытания обеспечивают соответствие требованиям ECDIS и международным морским стандартам.

Ключевые характеристики

• 23,8" 1920 x 1080 PCAP мульти‑тач экран, 250 nit, AR покрытие (AG пленка / AR стекло опционально)
• Истинно плоский дизайн edge‑to‑edge с узкой рамкой, безвентиляторное охлаждение
• Опциональная калибровка цвета для соответствия IEC 61174 (ECDIS)
• Емкостные сенсорные клавиши для быстрого переключения режимов ECDIS DAY / DUSK / NIGHT
• Опционально 4 x COM порта с поддержкой NMEA 0183; последовательные порты переключаемы между RS232/422/485 программно
• Соответствует морским стандартам: IEC 60945 (4‑е изд.), DNV‑CG‑0339, IACS E10
• Поддержка блокировки сенсорных клавиш и блокировки сенсорного экрана

Сертификации

• IACS E10
• IEC 60945 (4‑е изд.)
• DNV‑CG‑0339
• FCC
• CE

Сертифицированные морские вычислительные решения
Устройства сертифицированы и протестированы на соответствие требованиям DNV‑CG‑0339, IEC 60945 и IACS E10. Внутренняя проверка обеспечивает надёжную работу при воздействии ударов, вибрации и в морских условиях.

Удобное управление
Фронтальная панель оснащена оптимизированными емкостными OSD‑клавишами для быстрого доступа к режимам DAY/DUSK/NIGHT и централизованного управления, что упрощает работу на мостике.

Точная калибровка цвета
Настройки цвета могут быть откалиброваны по IEC 61174 (ECDIS) для обеспечения точной цветопередачи, необходимой для навигационных дисплеев.

Полная морская связность
Связь включает 2 x RJ45 Ethernet, USB 3.0 / опционально USB 2.0, опциональный HDMI, опциональный изолированный 8‑канальный DIDO, опциональные 4 x NMEA 0183 порта и программно переключаемые последовательные интерфейсы для гибкой интеграции с морскими датчиками и системами.

Технические характеристики

• Модель: W24IAD3S-MRA2FP
• Дисплей: Projected capacitive multi‑touch (AR coating); AG пленка / AR стекло опционально
• Размер / Разрешение: 23,8"; 1920 x 1080; Яркость: 250 nit; Контраст: 3000:1; Активная область: 527,04 x 296,46 мм
• Процессор: Intel® Core™ i5‑1335U (3,4 ГГц, Turbo до 4,60 ГГц)
• Память: 1 x SO‑DIMM DDR5 4800 MHz, 8GB стандарт (опции 16GB, 32GB)
• Накопитель: 1 x M.2 2280 M‑Key NVMe SSD 128GB стандарт (опционально до 2TB); расширение: 1 x 2,5" съемный SSD/HDD
• Ethernet: 2 x контроллера Intel® Ethernet (2 x RJ45)
• ОС: Windows 11 IoT Enterprise 64‑bit, Windows 11 Pro 64‑bit, Windows 10 IoT Enterprise 64‑bit, Linux Ubuntu 22.04 (Wake on Touch не поддерживается)
• Зуммер: 75–80 dB, 2300 Hz @ 1 m
• Условия: Влажность 5%–95%; Температура эксплуатации -15°C до 55°C; Удар 15G 11 ms; Вибрация 0,7g по DNV‑CG‑0339 (Класс A); IP66 front
• Сертификации: CE, FCC, DNV‑CG‑0339, IEC 60945 (4‑е изд.), IACS E10
• Входы/выходы: 2 x USB 3.0; 1 x USB 2.0 (опционально); Последовательные: 1 x RS232 (по умолчанию) переключаемый в RS422/485 + 1 x RS232 опционально; LAN: 2 x RJ45; Видео: 1 x HDMI (опционально)
• DIDO: 8‑канальный изолированный цифровой I/O (опционально); NMEA: 4 x порта NMEA 0183 (опционально)
• Фронтальные органы управления: Power, Brightness +/-, Menu, Function Key (по умолчанию: ECDIS mode); Индикаторы: Day / Dusk / Night
• Механика: Габариты 595 x 385 x 73.8 мм; Вырез 570 x 360 мм; Вес 10.3 кг; Крепление: VESA / Panel mount; Корпус: анодированный алюминиевый безель; Охлаждение: безвентиляторное
• Питание: 24V DC‑in с изоляцией (сертифицировано); принимает 9–36V DC; Типичное потребление 65 W
• Комплектация: Руководство пользователя; адаптер 12V AC→DC с 3‑контактным клеммником; сетевой кабель; винты M4; опционально: 5‑контактный клеммник для NMEA
