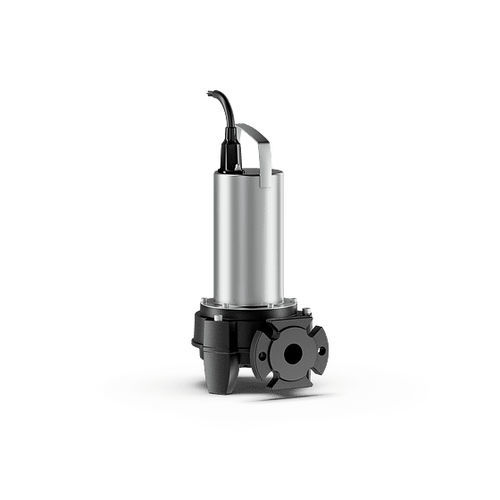

Центробежный насос Rexa MINI3-S series

для загрязненных водэлектрическийпогружной

Общее описание
Насос с измельчителем Wilo-Rexa MINI3-S обеспечивает безопасный дренаж дома и земельного участка. Компактная конструкция и радиальный режущий механизм с эффектом двойного реза обеспечивают безопасный дренаж небольших приямков насоса, например поглощающих колодцев или водосборных шахт. Установка однофазных насосов не вызывает затруднений благодаря малому весу и встроенному штекеру. Для насосов с установленным поплавковым выключателем ввод в эксплуатацию осуществляется автоматически.

Ключевые преимущества

• Отличная стойкость к засорению благодаря радиальному режущему механизму с эффектом двойного реза
• Оптимизированное сочетание гидравлики и режущего механизма при широком диапазоне напора с минимальным энергопотреблением
• Низкая общая стоимость установки благодаря использованию компактных трубопроводов
• Простота использования в бытовой сфере благодаря небольшому весу
• Длительный срок службы благодаря высококачественному электродвигателю с двойным уплотнением
• Высокая коррозионная стойкость корпуса двигателя из нержавеющей стали, даже при эксплуатации в непогруженном состоянии

Варианты исполнения и оснащение

• Радиальный режущий механизм с эффектом двойного реза
• Датчик контроля температуры обмотки электродвигателя (биметаллический)
• Однофазный электродвигатель переменного тока с автоуправлением датчиком контроля температуры обмотки
• Однофазный электродвигатель с отдельной конденсаторной коробкой
• Исполнения модели:
  • «P»: со штекером
  • «A»: с поплавковым выключателем и штекером
  • «O»: со свободным концом кабеля

Таблица: Ассортимент изделий
Обозначение изделия | Режим работы (в непогруженном состоянии) | Напорный патрубок | Номинальная мощность P2 | Длина кабеля L | Поплавковый выключатель | Задвижка / штепсель | Подключение к сети | Артикульный номер
Rexa MINI3-S03/M008-523/A | S2-15 мин., S3-10% | DN 32/40 | 0,75 кВт | 10 м | да | CEE7/7 (с защитным контактом) | 1~230 V, 50 Hz | 6093591
Rexa MINI3-S03/M008-523/P | S2-15 мин., S3-10% | DN 32/40 | 0,75 кВт | 10 м | нет | CEE7/7 (с защитным контактом) | 1~230 V, 50 Hz | 6093590
Rexa MINI3-S03/T008-540/O | S2-15 мин., S3-10% | DN 32/40 | 0,75 кВт | 10 м | нет | нет | 3~400 V, 50 Hz | 6093592

Расшифровка наименования
Пример: Rexa MINI3-S03/M008-523/A
Rexa — Погружной насос для отвода сточных вод
MINI3 — Серия
S — Режущий механизм
03 — Номинальный диаметр подсоединения к напорному патрубку: DN 32/40
M / T — Подключение к сети: M = 1~ (однофазный), T = 3~ (трехфазный)
008 — Значение/10 = номинальная мощность P в кВт
5 — Частота: 5 = 50 Гц (или 6 = 60 Гц)
23 — Обозначение напряжения сети
A / P / O — Дополнительное электрооборудование: O = свободный конец кабеля, P = со штекером, A = с поплавковым выключателем и штекером

Комплект поставки

• Насос
• Инструкция по монтажу и эксплуатации

Принадлежности

• Кабель электропитания фиксированной длины: макс. 30 м для однофазного двигателя; макс. 50 м для трехфазного двигателя
• Устройство погружного монтажа
• Монтажные принадлежности и цепи

Материалы

• Гидравлический корпус: EN-GJL-250 (ASTM A48 Class 35/40B)
• Рабочее колесо: EN-GJL-250 (ASTM A48 Class 35/40B)
• Режущий механизм: 1.4528/59 HRC (AISI 440B + Co)
• Корпус электродвигателя: 1.4301 (AISI 304)
• Уплотнение: со стороны насоса SiC/SiC; со стороны электродвигателя NBR; статическое NBR
• Конец вала: 1.4401 (AISI 316)

Характеристики / спецификации технические

• Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
• Режим работы в погруженном состоянии: S1
• Режим работы в непогруженном состоянии: S3 10%
• Класс защиты: IP68
• Класс нагревостойкости изоляции: F
• Температура перекачиваемой жидкости: 3…40 °C
• Номинальный диаметр напорного патрубка: DN 32/40
• Номинальная мощность примера изделий: 0,75 кВт
• Структура: гидравлический корпус и рабочее колесо из серого чугуна; режущий механизм из закаленной инструментальной стали; корпус двигателя из нержавеющей стали; маслозаполненная камера уплотнений с двумя торцевыми уплотнениями
