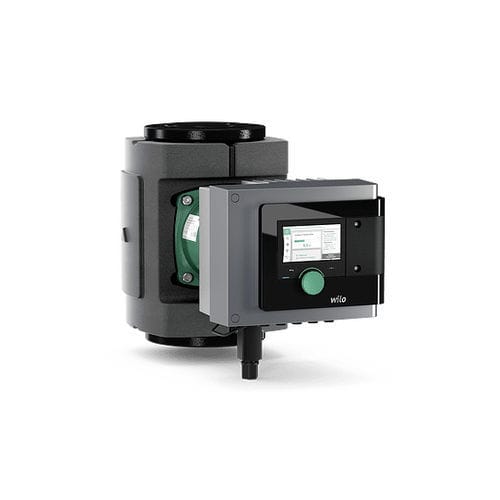

Насос с ротором Stratos MAXO series

для водыс бесщеточным мотором пост. токасо стандартным заполнением

Краткое описание
Wilo Stratos MAXO — умный циркуляционный насос с мокрым ротором, разработанный для коммерческих HVAC‑систем и интеграции в автоматизацию зданий. Комбинация EC‑двигателя и расширенных функций управления повышает эффективность системы и упрощает ввод в эксплуатацию и эксплуатацию.

Основные преимущества

• Мастер настройки с руководством по приложению (Setup Guide) и «зеленая кнопка» для интуитивной пусконаладки.
• Оптимизированные энергосберегающие функции, включая No‑Flow Stop и Dynamic Adapt plus.
• Интеллектуальные режимы управления: Dynamic Adapt plus, Multi‑Flow Adaptation, T‑const., ΔT‑const., Δp‑c, Δp‑v и Q‑const.
• Встроенная связь: Bluetooth и слоты для CIF‑модулей (Modbus, BACnet, LON, CANopen, PLR); Wilo Net для сетевой работы нескольких насосов.
• Удобная клеммная коробка и оптимизированный Wilo‑Connector для быстрого электромонтажа.

Свойства изделия

• Корпус: серый чугун с катафорезным покрытием (KTL).
• Рабочее колесо: PPS‑GF40; вал 1.4028 с DLC‑покрытием; графитовый подшипник.
• Интегрированный EC‑двигатель с электронной адаптацией мощности.
• Графический цветной дисплей высокого разрешения с пошаговыми меню и понятными кодами ошибок.
• Теплоизоляционный кожух в стандартной комплектации для отопительных применений.

Индикация и управление

• Главная страница и понятные меню для выбора режима регулирования и просмотра измеренных величин.
• «Зеленая» кнопка для быстрого доступа и подтверждения; клавиши навигации и контекстная помощь.
• Экранная диагностика, состояние работы, история ошибок и рекомендации действий.

Области применения
Подходит для нежилых зданий: системы водяного отопления (радиаторы, тёплые полы, потолочное отопление, баферы, теплообменники), системы охлаждения (потолочное/польное охлаждение, закрытые контуры) и промышленные циркуляционные контуры. Некоторые комбинированные функции требуют отдельных версий ПО или дополнительных датчиков.

Режимы управления

• Постоянная скорость
• Δp‑c (постоянный перепад давления)
• Δp‑v (переменный перепад давления)
• Dynamic Adapt plus
• T‑const. (постоянная температура)
• ΔT‑const. (постоянная разность температур)
• Q‑const. (постоянный расход)
• Multi‑Flow Adaptation
• Пользовательский PID

Опции и функции

• Q‑Limitmax / Q‑Limitmin для ограничения расхода.
• No‑Flow Stop (отключение при нулевом расходе).
• Автоматический режим снижения (в зависимости от версии/датчика).
• Управление критической точкой через внешний датчик и переменная крутизна Δp‑v.

Входы / выходы и коммуникация

• Аналоговые входы x2: 0–10 V, 2–10 V, 0–20 mA, 4–20 mA, PT1000 для удалённой установки уставки или датчиков.
• Цифровые входы x2: безпотенциальные контакты для Ext. OFF, Ext. MIN, Ext. MAX, MANUAL, блокировки клавиш, переключения нагрев/охлаждение и пр.
• Опциональные CIF‑модули: Modbus RTU/TCP, BACnet MS/TP/IP, LON, CANopen, PLR; встроенный Bluetooth.
• Wilo Net для координации нескольких насосов.

Работа в паре насосов

• Возможна конфигурация двух насосов (главный/резерв или параллельно) с автоматической перестановкой и оптимизацией при пиковых нагрузках.

Комплект поставки (примеры)

• Насос Stratos MAXO (выбранная версия)
• Оптимизированный Wilo‑Connector
• Кабельные вводы и уплотнения для резьбовых подключений (в зависимости от исполнения)
• Прокладки под болты фланцев (для DN 32–DN 65)
• Теплоизоляционный кожух

Примеры обозначений (фрагмент)
Stratos MAXO 25/0,5‑4 PN 10 | G 1½ | RP 1, DN 25 | EEI ≤ 0.18 | L0 180 mm | PN 10 | 1~230 V 50/60 Hz | 8,3 kg | Art. 2164567
Stratos MAXO 25/0,5‑4 PN 16 | G 1½ | RP 1, DN 25 | EEI ≤ 0.18 | L0 180 mm | PN 16 | 1~230 V 50/60 Hz | 8,3 kg | Art. 2186255
(Полный перечень вариантов в технической документации)

Характеристики / технические данные

• Диапазон температуры рабочей среды: −10 °C до +110 °C (типично −10…+90 °C для стандартных конфигураций).
• Питание: 1~230 V, 50/60 Hz.
• Класс защиты: IPX4D.
• Присоединения: Rp 1 / DN 25–100 или фланцы PN 6/10/16 в зависимости от модификации.
• Макс. рабочее давление: стандарт PN 6/10 бар; опции до PN 16 бар.
• Qmax до 74 м³/ч; Hmax до 16 м в зависимости от модели.
• Материалы: рабочее колесо PPS‑GF40, корпус серый чугун KTL, вал 1.4028 DLC.
