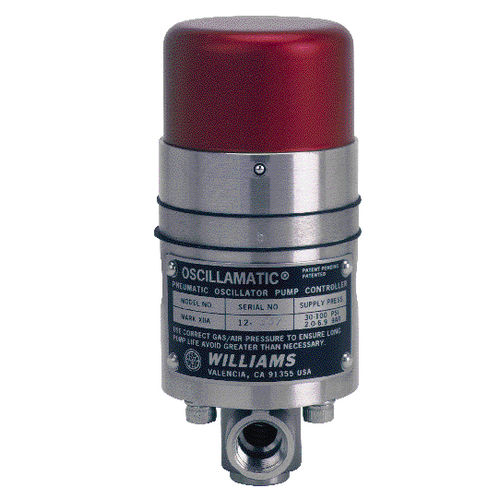

Пневматический контроллер насоса MK XIIA

Контроллеры Осцилляционный контроллер МК-II представляет собой пневматический пульсатор/тимер, используемый для управления пневматическими насосами серии Williams. Контроллер, состоящий из верхней и нижней камер, разделенных скользящей золотниковой камерой, использует капиллярную трубку с игольчатым клапаном для передачи приточного воздуха/газа из нижней в верхнюю камеру. В то время как контроллеры различаются по уплотнениям, МК-Х используют U-образные уплотнения, а МК-II, МК-VII, МК XIIA - мембранные уплотнения, их работа в основном одна и та же. Когда скользящая катушка находится в самом верхнем положении, пилотная пробка закрывает вентиляционное отверстие и перемещает приточный воздух/газ к насосу или реле. В самом нижнем положении золотника верно обратное: управляющая пробка не позволяет приточному воздуху/газу попасть в насос или реле и открывает вентиляционное отверстие, чтобы выпустить его наружу. Затем золотник возвращается в самое верхнее положение и повторяет цикл.
