Пневматический контроллер насоса MK-II

для дозированиямембранныйиз алюминия

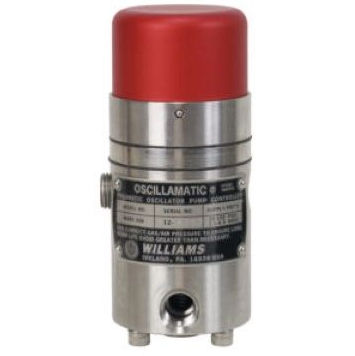

Осцилламатический контроллер MK-II - это пневматический импульсный/таймер, используемый для управления пневматическими насосами серии Williams. Контроллер, состоящий из верхней и нижней камеры, разделенных подвижным золотником, использует капиллярную трубку с игольчатым клапаном для передачи воздуха/газа из нижней камеры в верхнюю. Хотя контроллеры отличаются уплотнениями: в MK-X используются U-образные уплотнения, а в MK-II, MK-VII, MK XIIA - мембранные уплотнения, их работа в принципе одинакова. Когда подвижный золотник находится в верхнем положении, пилотный плунжер закрывает вентиляционное отверстие и подает воздух/газ к насосу или реле. В нижнем положении золотника происходит обратное действие: управляющий плунжер предотвращает поступление воздуха/газа в насос или реле и открывает вентиляционное отверстие, чтобы выпустить его. Затем золотник возвращается в свое верхнее положение и повторяет цикл. Характеристики Ручное управление пневматическими насосами Williams Мембранная конструкция устраняет необходимость в смазке Для надежности используются мембраны, а не U-образные стаканы конструкция из нержавеющей стали 316
