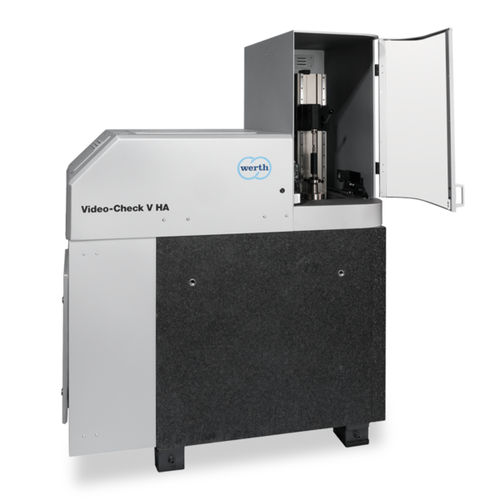

Измерительная машина геометрии VideoCheck® V HA

координатнаядлиныоптическая

Благодаря массивной гранитной конструкции, специальной технологии воздушных подшипников и термостабильной системе шкал, VideoCheck® V HA достигает погрешности измерений в десятых долях микрометра. Высокоточная машина имеет встроенную вертикальную поворотную ось, что позволяет избежать отклонения из-за собственного веса вращательно-симметричных заготовок, таких как валы и инструменты. Измеряются такие заготовки, как фасонные фрезы, спиральные, ступенчатые и резьбонарезные метчики или валы. - Эргономичный вертикальный зажим заготовки с высокоточной поворотной осью на воздушном подшипнике - Приспособление для всех распространенных систем зажима, например, HSK, SK, гидравлический патрон, Capto, фиксированный и вращающийся центр - Инструменты с большим весом могут быть измерены с высокой точностью - Возможно использование зума Werth Zoom с оптикой 90º для измерения передних поверхностей - Интеграция дополнительных датчиков (обычный 3D-сканирующий зонд, запатентованный микрозонд Werth Fiber Probe®, оптические датчики расстояния) в многосенсорную координатно-измерительную машину - Погрешности радиального биения (колебания) заготовок компенсируются измерительным программным обеспечением Диапазон измерений Размеры заготовки L = 300 мм / 500 мм / 800 мм с D = 200 мм / 350 мм / 200 мм Точность Допустимая погрешность измерения длины до 0,25 мкм
