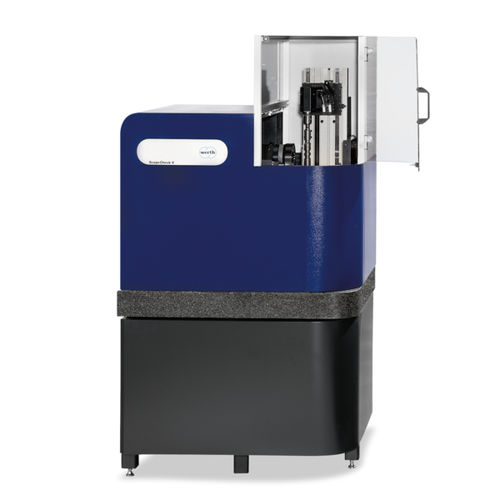

Машина для трехмерных измерений для зубчатых передач ScopeCheck® V

для коленчатого валас несколькими датчикамивысокоточная

Серия ScopeCheck® V предлагает идеальное решение для точного измерения сложных круглых деталей. В отличие от классических валоизмерительных машин, где при освещении проходящим светом определяются только двумерные размеры, эти координатно-измерительные машины позволяют измерять, например, шлицы, канавки, управляющие кулачки и охлаждающие отверстия с помощью обычных тактильных датчиков, запатентованного микрозонда Werth Fiber Probe® или лазерного зонда Werth Laser Probe за одну установку благодаря концепции мультисенсорного датчика. - Для гибкого крепления заготовок можно использовать все распространенные системы зажима - Вторая ось датчика для бесконфликтной работы с несколькими датчиками может быть дооснащена позднее - Погрешности биения (колебания) компенсируются математическими методами определения оси заготовки - Стандартизированные интерфейсы для программного обеспечения инструмента позволяют выполнять автоматические измерения - Полная спецификация измерительной машины в соответствии с ISO 10360 Диапазон измерений Макс. Размеры заготовки L = 200 мм / 500 мм / 800 мм с D =140 мм / 250 мм / 250 мм Точность Допустимая погрешность измерения длины до 1,5 мкм - Присадочные круги - Точеные детали - Фрезы со сменными пластинами - Винты для костей - Распределительные валы - Шлифовальные круги
