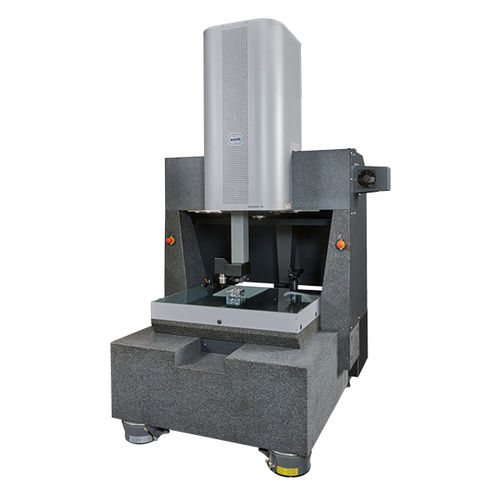

Машина для трехмерных измерений мостовой VideoCheck® HA
портальныйдля крупных деталейдля коленчатого вала

машина для трехмерных измерений мостовой
машина для трехмерных измерений мостовой
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Вид конструкции
портальный, мостовой
Применение
для крупных деталей, для зубчатых передач, для коленчатого вала
Тип зондирования
с несколькими датчиками, оптическая
Другие характеристики
высокоточная
Ход Х

МИН.: 400 mm
(16 in)

МАКС.: 1 000 mm
(39 in)

Ход Y

МИН.: 400 mm
(16 in)

МАКС.: 2 000 mm
(79 in)

Ход Z

МИН.: 200 mm
(8 in)

МАКС.: 600 mm
(24 in)

Описание

Идеально интегрированные мультисенсорные системы VideoCheck® HA - это высокоточный вариант VideoCheck® FB, который также может быть оснащен несколькими независимыми осями датчиков (плунжерами). Конструкция с фиксированным мостом развязывает две оси движения, а шкалы всех трех осей могут быть расположены центрально, что в сочетании с высокой жесткостью конструкции приводит к низкой погрешности измерений. Кроме того, станок легко доступен и может подаваться с четырех сторон. Машина имеет широкий спектр применения. - При соблюдении заданной погрешности измерения длины измерительная ступень из гранита на воздушном подшипнике может быть нагружена до 100 кг или, в качестве опции, до 250 кг Для измерений на особо тяжелых заготовках можно снять блок просвечивания - Независимые оси датчиков позволяют оптимально использовать диапазон измерений, например, тактильные датчики SP80 и поворотно-наклонная головка могут чередоваться с 3D-сканирующим датчиком SP25 на одном плунжере, а второй плунжер оснащен оптическими и тактильно-оптическими мультисенсорными системами - Снижение риска столкновения между датчиками и заготовкой - Второй плунжер также может быть дооснащен впоследствии

---

ВИДЕО

Каталоги

The Multisensor
The Multisensor
20 Страницы
