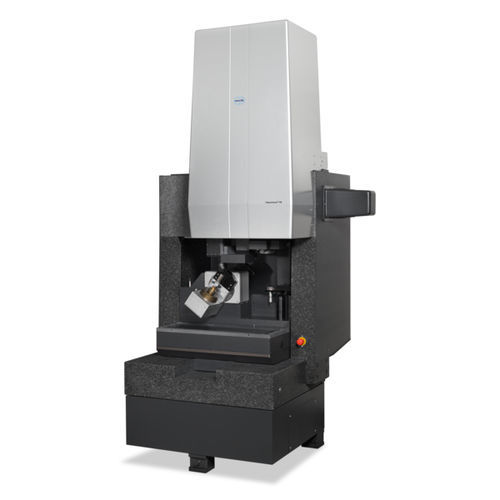

Машина для трехмерных измерений мостовой VideoCheck® FB

портальныйдля зубчатых передачдля линз

Точная многосенсорная координатно-измерительная машина для измерения больших заготовок, с несколькими осями Z по запросу VideoCheck® FB с неподвижным мостом может быть оснащен несколькими независимыми осями датчиков (плунжерами). Конструкция с неподвижным мостом развязывает две оси перемещения, и шкалы всех трех осей могут быть расположены центрально, что в сочетании с высокой жесткостью конструкции приводит к низкой погрешности измерений. Кроме того, машина легко доступна и может подаваться с четырех сторон. VideoCheck® FB имеет широкий спектр применения. - При соблюдении заданной погрешности измерения длины измерительная ступень из гранита на воздушном подшипнике может быть нагружена до 100 кг или, опционально, до 250 кг - Для измерений на особо тяжелых заготовках можно снять блок проходящего света - Независимые оси датчиков позволяют оптимально использовать диапазон измерений, например, тактильные датчики SP80 и поворотно-наклонная головка могут чередоваться с 3D-сканирующим датчиком SP25 на одном плунжере, а второй плунжер оснащен оптическими и тактильно-оптическими мультисенсорными системами - Снижение риска столкновения между датчиками и заготовкой - Второй плунжер также может быть дооснащен впоследствии Точность Допустимая погрешность измерения длины до 0,75 мкм
