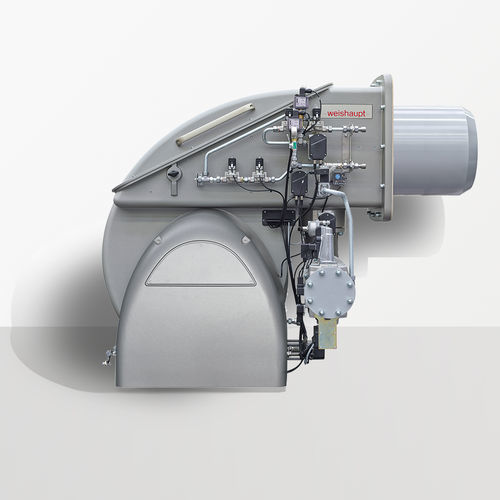

Горелка моноблок WKmono 80 series

со смесью соплана жидком топливедвухтопливная

Информация о продукте
Моноблочные горелки Weishaupt WKmono 80 предоставляют промышленную тепловую мощность в компактной моноблочной конструкции. Предлагаются для работы на газе, мазуте или в двухтопливном режиме, обеспечивая мощности до 17 000 кВт при оптимизированных габаритах для установки на котлах и печах.

Преимущества

• Высокая мощность при компактных габаритах: общая длина прибл. 1 630 мм; диапазоны мощности в зависимости от типа и исполнения от ок. 1 100–1 300 кВт до 17 000 кВт.
• Интегрированное цифровое управление горением: контроллеры серии W-FM (W-FM100/200) доступны в навесном или отдельном исполнении для экономичной регулировки, поэтапной настройки и интеграции в системы мониторинга и АСУ ТП.
• Рациональная конструкция для обслуживания: смесительные узлы, позаимствованные у серии WK duobloc, легко доступны, переводятся в сервисное положение внутри корпуса и выдвигаются до 700 мм для ремонта.

Области применения

• Жидкое топливо: пригодны для дизельного топлива классов D и A2 по BS 2869 и для низкосернистого топлива EL по DIN 51603-1; совместимы с смесями дизельного топлива с биогенным содержанием до 99,9%, с FAME по EN 14214 и парафинистым топливом EL P.
• Газообразные топлива: рассчитаны на природный газ и в большинстве исполнений допускают смеси с водородом до 20 об.% (при необходимости может требоваться индивидуальное согласование).
• Различные исполнения и смесительные устройства для соответствия требованиям по применению, горению и выбросам.
• Глобальная сервисная сеть обеспечивает надёжную поддержку, пусконаладку и обслуживание.

Технологии

• multiflam®: запатентованная концепция внутренней рециркуляции дымовых газов для охлаждения пламени и снижения образования NOx, применимая для крупных топочных установок.
• Исполнения 4LN: горелки с интегрированной рециркуляцией дымовых газов и соответствующими регуляторными компонентами для соблюдения строгих требований по эмиссиям.
• Цифровые менеджеры горения W-FM100/200: навесные или отдельные варианты с интегрированными коммутационными консолями, шинами и опциями, такими как датчики O2 для оптимизации горения и постоянного мониторинга.
• Газообразные топлива практически не содержат серы, поэтому продукты сгорания преимущественно CO2, H2O и N2, что снижает риск загрязнения систем FGR.

Диапазоны мощностей
Газовые горелки — 4LN - multiflam FGR
Тип | Мощность (kW)
WKmono-G80/1 | 1 300 - 13 000
WKmono-G80/2 | 1 600 - 16 000

Газовые горелки — 3LN - multiflam
Тип | Мощность (kW)
WKmono-G80/1 | 1 100 - 13 000
WKmono-G80/2 | 1 600 - 17 000

Газовые горелки — NR
Тип | Мощность (kW)
WKmono-G80/1 | 1 200 - 13 000
WKmono-G80/2 | 2 200 - 17 000

Газовые горелки — swirlflame
Тип | Мощность (kW)
WKmono-G80/2 | 2 200 - 17 000

Масляные горелки — 3LN - multiflam
Тип | Мощность (kW)
WKmono-L80/1 | 1 790 - 13 000
WKmono-L80/2 | 2 380 - 16 000

Масляные горелки — стандарт
Тип | Мощность (kW)
WKmono-L80/1 | 1 750 - 13 000
WKmono-L80/2 | 3 500 - 17 000

Двухтопливные горелки — 4LN - multiflam FGR
Тип | Мощность (kW)
WKmono-GL80/1 | 1 300 - 13 000
WKmono-GL80/2 | 1 600 - 16 000

Двухтопливные горелки — 3LN - multiflam
Тип | Мощность (kW)
WKmono-GL80/1 | 1 200 - 13 000
WKmono-GL80/2 | 1 600 - 16 000

Двухтопливные горелки — NR
Тип | Мощность (kW)
WKmono-GL80/1 | 1 200 - 13 000
WKmono-GL80/2 | 2 200 - 17 000

Технические характеристики

• Общая длина: прибл. 1 630 мм.
• Диапазон мощностей: прибл. 1 100–1 200 кВт до 17 000 кВт в зависимости от типа и исполнения.
• Моноблочная конструкция для компактной установки при высокой тепловой мощности.
• Цифровое управление горением включено или доступно в варианте W-FM.
• Патентованная технология multiflam® и опция 4LN FGR для снижения выбросов NOx.
• Смесительные узлы: многочисленные варианты, выдвижные до 700 мм для обслуживания; сервисное положение внутри корпуса.
• Поддерживаемые топлива: дизель классов D/A2, низкосернистое топливо EL, смеси с биогенной добавкой до 99,9 %, FAME (EN 14214), EL P и газовые смеси с водородом до 20 об.% (по согласованию).
• Различные исполнения и опции для соответствия требованиям по эмиссиям и задачам конкретных установок; многие компоненты унифицированы с серией WK duobloc.
