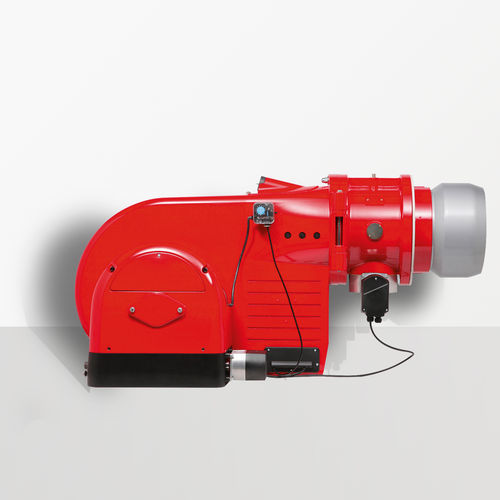

Горелка с рекуперацией WM monarch® series

с предварительным смешиваниемс принудительной тягойна жидком топливе

Описание продукта
Серия WM monarch® компании Weishaupt включает промышленные горелки для газовых, жидкотопливных и комбинированных установок с диапазоном мощностей от 55 до 12 000 кВт в зависимости от модели и исполнения. Серия сочетает проверенную механическую конструкцию с цифровым управлением горением и вариантами для низких выбросов.

Преимущества

• Экономичность конфигурации: модульная конструкция позволяет применять различные системы управления горением для подбора по производительности и бюджету.
• Широкая область применения: регулируемая геометрия пламени и узлы смешения обеспечивают адаптацию к разным теплоагрегатам и технологическим установкам.
• Удобство обслуживания: компоненты управления топливом и воздухом расположены наглядно и доступны для обслуживания.
• Низкий уровень шума: современный вентилятор и аэродинамический кожух снижают акустические выбросы.
• Гибкость по топливу: масляные версии поддерживают парафинистые масла и смеси с биокомпонентами; для многих газовых исполнений возможны, при необходимости согласования, смеси с водородом до 20 об.%.

Области применения

• Простая установка: электрические компоненты с разъемными соединениями; горелки могут откидываться влево или вправо для удобства монтажа и обслуживания.
• Готовность к интеграции: цифровое управление горением обеспечивает дистанционное управление, мониторинг и диагностику для систем автоматизации и систем управления зданиями.
• Специальные исполнения: вертикальные версии и многочисленные модификации для конкретных промышленных задач.

Технологии

• multiflam®: запатентованная технология внутренней рециркуляции дымовых газов для охлаждения пламени и снижения образования NOx в крупных топочных установках.
• Рециркуляция дымовых газов (4LN): версии 4LN с интегрированной системой FGR соответствуют строгим нормам по выбросам.
• Premix (PLN): premix-технология обеспечивает в применимых диапазонах значения NOx ниже 30 mg/kWh с разделёнными подачами газа и воздуха и поверхностно-стабилизированным горением.
• Совместимость с менеджером горения: адаптации смесительных узлов в сочетании с цифровыми менеджерами W‑FM200 / W‑FM50 обеспечивают стабильность пламени; доступны частотные преобразователи для VSD и программное управление скоростью для повышения электрической эффективности.

Диапазоны мощностей (фрагменты таблиц)
Газовые горелки — ULN (Ultra-LowNOx)
Тип | Мощность (кВт)
WM-G20/3 | 250 - 2 000
WM-G30/1 | 350 - 3 000

Газовые горелки — PLN (premix)
Тип | Мощность (кВт)
WM-G10/2 | 85 - 700
WM-G10/3 | 130 - 1 050
WM-G10/4 | 130 - 1 150
WM-G20/2 | 180 - 1 700
WM-G20/3 | 250 - 2 500
WM-G20/4 | 300 - 3 000
WM-G30/1 | 400 - 4 000
WM-G30/2 | 550 - 5 000

Газовые горелки — 4LN (multiflam® FGR)
Тип | Мощность (кВт)
WM-G20/2 | 200 - 1 450
WM-G20/3 | 350 - 2 000
WM-G30/1 | 400 - 3 800
WM-G30/2 | 500 - 5 000
WM-G30/3 | 500 - 5 000
WM-G50/0 | 1 000 - 7 500
WM-G50/1 | 1 000 - 8 300
WM-G50/2 | 1 000 - 11 000

Газовые горелки — 3LN (multiflam®)
Тип | Мощность (кВт)
WM-G10/2 | 100 - 600
WM-G10/3 | 125 - 900
WM-G20/2 | 200 - 1 450
WM-G20/3 | 350 - 2 000
WM-G20/4 | 300 - 2 450
WM-G30/1 | 400 - 3 500
WM-G30/2 | 500 - 4 500
WM-G30/3 | 500 - 5 000
WM-G50/0 | 750 - 7 000
WM-G50/1 | 750 - 7 700
WM-G50/2 | 900 - 9 100
WM-G50/3 | 900 - 10 000
WM-G50/4 | 1 100 - 11 000

Газовые горелки — LowNOx
Тип | Мощность (кВт)
WM-G10/1 | 55 - 350
WM-G10/2 | 75 - 630
WM-G10/3 | 125 - 900
WM-G10/4 | 125 - 1 100
WM-G20/2 | 250 - 1 600
WM-G20/3 | 300 - 2 000
WM-G30/1 | 350 - 2 800
WM-G30/2 | 400 - 3 800
WM-G30/3 | 600 - 5 400
WM-G30/4 | 800 - 6 000

Масляные горелки — 3LN (фрагменты)
Тип | Мощность (кВт)
WM-L10/2 | 120 - 600
WM-L10/3 | 200 - 900
WM-L20/2 | 400 - 1 450
WM-L20/3 | 450 - 2 000
WM-L30/1 | 450 - 3 500
WM-L30/2 | 600 - 4 500
WM-L30/3 | 600 - 5 000
WM-L50/0 | 1 200 - 7 000
WM-L50/1 | 1 200 - 7 700
WM-L50/2 | 1 500 - 9 100
WM-L50/3 | 1 500 - 10 000

Комбинированные горелки — фрагмент
Тип | Мощность (кВт)
WM-GL20/2 | 200 - 1 450
WM-GL20/3 | 350 - 2 000
WM-GL30/1 | 450 - 3 700
WM-GL30/2 | 500 - 4 500
WM-GL30/3 | 500 - 5 000
WM-GL50/0 | 1 000 - 7 500
WM-GL50/1 | 1 000 - 8 300
WM-GL50/2 | 1 100 - 11 000

Технические характеристики (кратко)

• Серия: WM-series monarch®
• Диапазон мощностей: 55–12 000 кВт (в зависимости от модели/исполнения)
• Типы топлива: газ, масло, комбинированные; поддержка парафинистых масел, биокомпонентов и FAME по EN 14214 в применимых исполнениях
• Совместимость с водородом: смеси до 20 vol% H2 возможны для многих газовых вариантов (требуется индивидуальное согласование)
• Технологии снижения выбросов: multiflam® (внутренняя FGR), 4LN, Premix PLN (возможность NOx < 30 mg/kWh в применимых диапазонах)
• Управление горением: совместимо с W-FM200 / W-FM50; поддержка удалённого мониторинга и интерфейсов шины
• Монтаж: разъёмные электрические соединения; горелки откидываются влево/вправо; варианты подведения наружного воздуха; опциональная электромагнитная муфта
• Опции: частотный преобразователь для VSD, программное обеспечение регулирования скорости, специальные исполнения включая вертикальные
