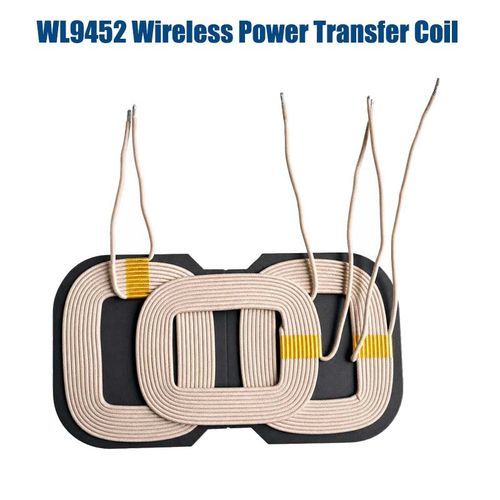

Катушка с полым сердечником WL9452

мощностипостоянный токвысокочастотная

Обзор продукта
Катушка беспроводной передачи энергии обеспечивает бесконтактную передачу электрической энергии между совместимыми устройствами посредством электромагнитного сопряжения через воздушный зазор. Предназначена для герметичных корпусов, бесконтактной зарядки и применений, где нежелательны открытые разъемы. Может быть сконфигурирована как передающая, принимающая, соединительная или многокатушечная сборка; возможно индивидуальное исполнение по мощности, частоте, размерам и условиям монтажа.

Принцип работы

• Шаг 1 – Подача питания: DC преобразуется в ВЧ AC электронным драйвером.
• Шаг 2 – Создание магнитного поля: передающая катушка, питаемая AC, генерирует колеблющееся магнитное поле.
• Шаг 3 – Магнитное сопряжение: поле пересекает воздушный зазор и взаимодействует с приемной катушкой.
• Шаг 4 – Генерация электрической энергии: приемная катушка преобразует изменяющееся магнитное поле в AC-напяжение.
• Шаг 5 – Выпрямление: выпрямитель преобразует полученное AC в DC-питание.
• Шаг 6 – Регулировка напряжения: управляющая схема регулирует напряжение и ток для нагрузки или аккумулятора.

Основные характеристики

• Настраиваемые электрические параметры: индуктивность, сопротивление DC, фактор Q, рабочая частота и номинальная мощность.
• Компактная конструкция и гибкость установки: диаметр катушки, толщина, число витков и сечение провода настраиваемы.
• Возможна интеграция магнитного экранирования или опорных конструкций для управления полями и интеграции с чувствительной электроникой.
• Многокатушечные конфигурации, включая 3-катушечные системы, для повышения допуска по выравниванию или оптимизации сопряжения.
• Проектирование с учётом стабильной электрической и тепловой работы, использовании качественных материалов и правильных технологий намотки для долгосрочной надежности.

Применение

• Промышленное оборудование: герметичные датчики, устройства мониторинга и модули управления, требующие бесконтактной передачи энергии.
• Робототехника и автоматизация: зарядка роботов, AGV и автоматизированного оборудования для автоматизации пополнения энергии.
• Встроенные OEM-решения: встроенная зарядка батарей в продуктах, где разъемы непрактичны.
• IoT и низкопотребляющие датчики, где проводная зарядка или замена батарей затруднительна.
• Медицинская электроника: бесконтактное питание для герметичных медицинских устройств и инструментов.
• Потребительские и умные устройства, требующие беспроводной зарядки (смартфоны, носимые устройства, наушники).

Поиск неисправностей и конструктивные рекомендации

• Проверьте выравнивание, воздушный зазор, индуктивность катушки, рабочую частоту и входную мощность при низкой выходной мощности или низкой эффективности.
• Исследуйте сопротивление катушки, качество намотки и наличие проводящих материалов поблизости при перегреве.
• Проверьте согласование резонанса и стабильность между передатчиком и приемником при нестабильной зарядке.
• Учитывайте экранирование, геометрию катушки, фактор Q и тепловые характеристики уже на ранних этапах проектирования.
• Проведите верификацию работы катушки в составе конечного корпуса и тестирование при реалистичных условиях сборки и выравнивания.

Технические характеристики / спецификации

• Brand: Weilong Technology
• Model Number: WL9452
• Product Size: 94×52×3.0 mm; 9 TS; 8.6 UH
• Rated Power: 15 W or 20 W
• Wire: 0.08 mm × 9 TS
• Inductance / DCR: 28.5 UH ±10%
• Holding Force / Non-excitation Holding Force: Nil / 0
• Reset Time: Nil
• Service Life: Nil
• Certification: CE, RoHS, ISO9001
• Material: copper wire
• Power Contact: lead wire
• Install Style: adhered tape
• Tolerance of Dimension: ±0.1 mm
• Water-proof: None
• Insulation Class: F
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1-100%
• Thread Depth: 0.1 mm
• Payment Term: TT, or LC at Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen
