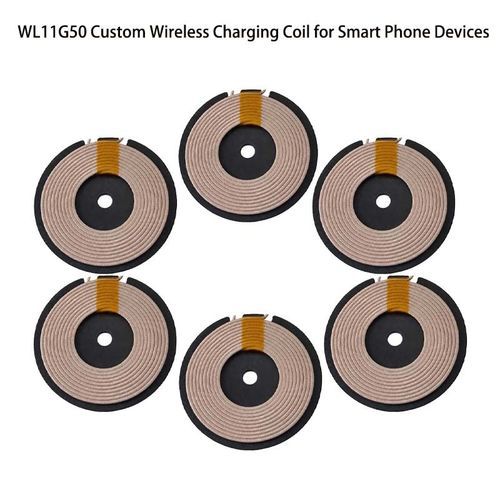

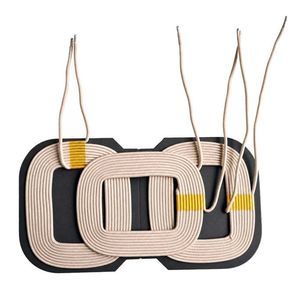

Катушка индуктивности из феррита WL11G50

магнитнаяв катушкемощности

Обзор
Кастомная катушка для беспроводной зарядки, предназначенная для передачи энергии в электронных устройствах. Может быть настроена по размеру, индуктивности, рабочей частоте, номинальной мощности, сопротивлению, структуре намотки и экранированию. Подходит для применения в передатчиках и приёмниках; OEM-разработка включает анализ требований, инженерный дизайн, прототипирование, электрические испытания и оптимизацию производства.

Принцип действия

• Шаг 1 – Подача электрической энергии: цепь зарядки подаёт переменный ток на передающую катушку.
• Шаг 2 – Генерация магнитного поля: передающая катушка преобразует электрическую энергию в переменное магнитное поле.
• Шаг 3 – Магнитная связь: магнитное поле проходит через воздушный зазор между передающей и приёмной катушками.
• Шаг 4 – Приём энергии: приёмная катушка преобразует изменяющееся магнитное поле обратно в электрическую энергию.
• Шаг 5 – Формирование питания: выпрямитель и зарядная схема преобразуют и стабилизируют полученную энергию для аккумулятора или нагрузки.

Ключевые факторы, влияющие на производительность

• Положение и выравнивание катушки
• Рабочая частота
• Собственная индуктивность
• Сопротивление катушки (DCR)
• Расстояние (воздушный зазор) между катушками
• Ферритовое экранирование и магнитные материалы
• Мощность и ток зарядки
• Металлические детали рядом
• Рабочая температура

Основные характеристики
Кастомизация геометрических и электрических параметров для соответствия ограничениям по месту и по производительности. Варианты намотки: медный провод, Litz-провод или FPC. Ферритовое экранирование улучшает связь и снижает EMI. Возможна оптимизация по индуктивности, DCR, рабочей частоте и тепловому режиму. OEM-поддержка обеспечивает тестирование в системе и готовность к массовому производству.

Технический лист (фрагмент)
Brand: Weilong Technology
Model Number: WL11G50
Product Size: 50*1.0 * 10 TS *6,5 UH
Rated Power (W): 5, 10, or 15 W
Wire: 0.08 mm * 105 turns
Holding Force (N): Nil
DCR: 26.5 UH +/- 10%
Service Life: 300 Thousand Times
Certification: CE, RoHS, ISO9001
Material: copper wire
Power Contact: lead wire
Install Style: adhered tape
Tolerance of Dimension: ± 0.1 MM
Water-proof: None
Insulation Class: F
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): 0.1 mm
Payment Term: TT, or LC at Sight
Sample Order: Yes.
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Области применения
Подходит для смартфонов, смарт-часов, IoT-устройств, медицинской электроники, автомобильных модулей, промышленных датчиков, зарядных площадок и встроенных систем беспроводной передачи энергии, особенно там, где критичны компактность, тепловое поведение и допуски выравнивания.

Рекомендации по устранению неисправностей

• Низкая эффективность зарядки: проверьте выравнивание катушек, рабочую частоту, индуктивность, DCR, воздушный зазор и металлические объекты рядом.
• Прерывистая зарядка: проверьте выравнивание, зарядный IC, питание и разъёмы.
• Повышенная температура: проверьте DCR, ток, вентиляцию и структуру намотки.
• Ограниченный диапазон зарядки: проверьте магнитную связь, воздушный зазор и конфигурацию феррита.
• Несоответствие с цепью: измерьте индуктивность, сопротивление, частоту и фактор Q.
• Проблемы EMI: оцените ферритовую экранировку и близость к другим компонентам.

Технические характеристики

• Brand: Weilong Technology
• Model: WL11G50
• Product size: 50*1.0 * 10 TS *6,5 UH
• Rated power: 5 W, 10 W or 15 W
• Wire: 0.08 mm × 105 turns
• DCR / Inductance spec: 26.5 UH ±10%
• Material: copper wire
• Install style: adhered tape
• Tolerance of dimension: ±0.1 mm
• Working temperature: -10°C to 100°C
• Insulation class: F
• Hi-pot: AC 600V 50/60Hz 2s
• Service life: 300,000 cycles
• MOQ: 1000 pcs; Supply ability: 5000 pcs/week; Delivery time: 30 days
• Warranty: 1 year
