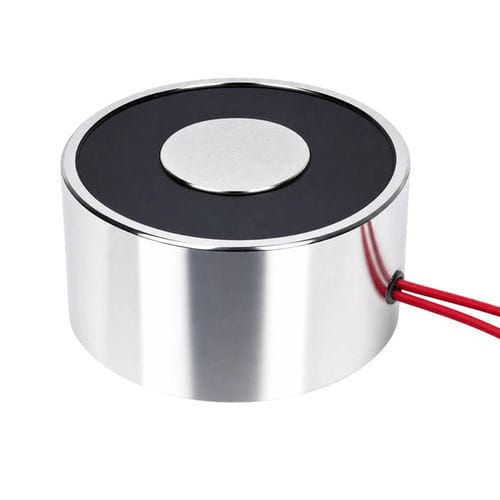

Электропостоянный подъемный магнит с электрическим переключением WL8245

моностабильныйдля листовой сталидля листового металла

Краткое описание продукта
WL8245 — это постоянный удерживающий электромагнит, сочетающий постоянные магниты и переключаемую катушку. Устройство удерживает нагрузку без постоянного питания и требует энергии только при переключении (включение — отпускание). Предназначено для промышленной автоматизации, приспособлений и погрузочно-разгрузочных задач, где важны энергоэффективность и отказобезопасное удержание.

Основные характеристики

• Высокая удерживающая сила (~1900 N)
• Отсутствие или пренебрежимое потребление в режиме удержания; энергия расходуется только при импульсе (43 W номинал)
• Доступные напряжения: DC 12V и DC 24V
• Компактные габариты (Ø82 × H45 мм) и резьбовое крепление (M5 × H19)
• Долговечная конструкция с электрооцинкованной поверхностью
• Ресурс >500 000 циклов; класс изоляции B; испытание Hi-Pot AC750V/2S

Обзор продукта
WL8245 объединяет постоянные магниты и электромагнитную катушку для обеспечения надежного удержания, сохраняемого при отключении питания. Типичные области применения: фиксация на станках с ЧПУ, роботы, подъем/удержание в системах обработки материалов, сварочные приспособления, замки и тормоза с отказобезопасным удержанием.

Видео продукта
Доступно демонстрационное видео, показывающее работу, последовательность переключения и примеры интеграции.

Принцип работы
Постоянные магниты создают базовый магнитный поток для удержания. Короткий импульс в катушке изменяет магнитную цепь (полярность/поток), нейтрализуя внешнюю удерживающую силу и позволяя отпустить. Энергия расходуется только при переключении, что обеспечивает экономию и отказобезопасное удержание при отключении питания.

Применение

• Зажимы и оснастка в обрабатывающих центрах с ЧПУ
• Робототехника: позиционирование и удержание ферромагнитных деталей
• Обработка материалов: подъем и удержание листов или сборок
• Автомобильная сборка: позиционирование деталей при сварке и сборке
• Системы безопасности и отказобезопасности: замки, тормоза и механизмы блокировки
• AGV и непрерывные системы, требующие энергоэффективного удержания

Преимущества

• Энергоэффективность: нет необходимости в непрерывном питании для удержания
• Отказобезопасное удержание при отключении питания
• Компактный корпус с высоким отношением усилия к объему для простой интеграции
• Низкие требования к обслуживанию и долгий срок службы в промышленных условиях

Недостатки

• Более высокая стоимость и более сложная внутренняя конструкция по сравнению с простыми электромагнитами
• Требуется схема управления для импульсов переключения
• Скорость переключения может быть ниже, чем у некоторых соленоидов
• Рабочая эффективность зависит от ферромагнитного материала и температуры

Устранение неполадок
Типичные проверки и рекомендации:

• Низкая удерживающая сила: очистить контактные поверхности; удалить масло, пыль или ржавчину; обеспечить плоскостность и минимальный воздушный зазор
• Отказ отпускания: проверить напряжение и длительность импульса, сопротивление катушки и управляющие сигналы
• Перегрев: уменьшить частоту переключений или улучшить охлаждение; соблюдать номинальный рабочий цикл
• Механическое несоосность: обеспечить правильную установку для полного контакта
• Остаточная сила после отпускания: возможна незначительная остаточная сила; при необходимости использовать немагнитные прокладки или размагничивающие импульсы

Как выбрать
Ключевые факторы выбора:

• Требуемая удерживающая сила с запасом прочности
• Максимальный воздушный зазор/ход
• Управляющее напряжение и длительность импульса
• Характеристики катушки и надежность переключения
• Условия окружающей среды (температура, влажность, загрязнения)
• Рабочий цикл (частота переключений) и тепловое управление
• Механические размеры, способ крепления и требования резервирования для критических систем

Рекомендации по упаковке
Для транспортировки и хранения:

• Используйте индивидуальное магнитное экранирование, чтобы избежать взаимодействия между изделиями
• Защитите контактные поверхности амортизирующей пеной или резиной, чтобы избежать царапин
• Обеспечьте защиту от влаги для предотвращения коррозии
• Четко маркируйте полярность, номинальное напряжение и инструкции по обращению

Технический паспорт (сводная таблица)
Название продукта: Постоянный удерживающий электромагнит | Модель: WL8245 | Напряжения: DC 12V / DC 24V | Мощность (при переключении): 43 W | Удерживающая сила: ~1900 N | Размер: Ø82 × H45 мм | Рабочий цикл: 10% | Класс изоляции: B | Hi-Pot: AC750V/2S | Ресурс: >500 000 циклов | Вес нетто: 168 g | Резьба для монтажа: M5 × H19 | Вывод провода: нижний край наружу 25 cm (на заказ) | Поверхность: электрооцинкование | Режим действия: включение — отпускание | Сертификаты: CE, RoHS | MOQ: 200 шт | Гарантия: 2 года | Происхождение: Дунгуань, Гуандун

Характеристики / Технические спецификации

• Модель (коммерческое обозначение): WL8245
• Тип продукта: постоянный удерживающий электромагнит (включение — отпускание)
• Доступные напряжения: DC 12V, DC 24V
• Потребляемая мощность (при переключении): 43 W (типично)
• Номинальная удерживающая сила: ~1900 N
• Примерные размеры: Ø82 × H45 мм
• Рабочий цикл: 10%
• Класс изоляции: B
• Hi-Pot: AC750V/2S
• Ресурс: >500 000 циклов
• Вес нетто: 168 g
• Отделка поверхности: электрооцинкование
• Резьба для монтажа: M5 × H19
• Вывод провода: нижний край наружу 25 cm (на заказ)
• Режим действия: включение — отпускание (failsafe удержание)
• Сертификаты: CE, RoHS
