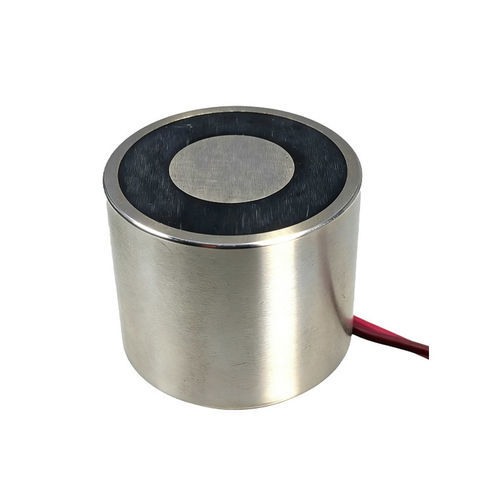

Бистабильный постоянный магнит для подъема WL3529

для погрузно-разгрузочных работэлектромагнитный

Обзор
Защёлкивающийся электромагнит (бистабильный / с поддержкой постоянным магнитом), сохраняющий удерживающую силу без постоянного питания. WL3529 сочетает постоянный магнит и электромагнитную катушку, поэтому энергия расходуется только при переключении состояния (energise-to-release). Предназначен для компактных промышленных и батарейных систем, где важны низкое энергопотребление в режиме ожидания и надежное удержание.

Преимущества

• Низкое энергопотребление: питание требуется только для импульсов переключения.
• Сохраняет удерживающую силу при отключении питания, повышая безопасность критических систем.
• Меньший нагрев катушки и потенциально увеличенный срок службы при прерывистом возбуждении.
• Компактная конструкция Ø35 x H29 mm подходит для встраиваемых установок.
• Быстрое и повторяемое переключение при корректном управлении с инверсией полярности.

Проблемы / замечания

• Для переключения требуется схема управления с инверсией полярности или двунаправленный драйвер, что усложняет проектирование.
• Магнитное уравновешивание и механические допуски требуют тщательной проработки для обеспечения стабильной удерживающей силы.
• Начальная стоимость может быть выше, чем у простых электромагнитов, из-за постоянных магнитов и сложных драйверов.
• Неправильное обратное напряжение или плохо спроектированные импульсы драйвера могут помешать срабатыванию; соблюдайте кривые силы/напряжения и спецификации драйвера.

Применение
Типичные промышленные применения WL3529:

• Промышленная автоматизация, исполнительные механизмы под управлением ПЛК и интеллектуальные системы управления
• Блокировки безопасности, интерлоки и защелки доступа
• Распределительные щиты и устройства с батарейным питанием
• Робототехника и приспособления для автоматизированного производства
• Медицинское оборудование, торговые автоматы и транспортное оборудование
• Встраиваемые устройства, требующие компактных размеров и низкого энергопотребления в режиме ожидания

Как выбрать защёлкивающийся электромагнит
Ключевые шаги и проверки:

• Определите требуемую удерживающую силу (N): массу объекта, коэффициент запаса (обычно 2–3×), состояние поверхности и зазор (любой зазор значительно снижает магнитную силу).
• Проверьте напряжение и способ управления: распространённые номиналы 6 VDC, 12 VDC, 24 VDC; уточните конструкцию с одной или двумя катушками и необходимость инверсии полярности. Убедитесь, что драйвер поддерживает импульсное питание и инверсию полярности.
• Учитывайте рабочий цикл и частоту переключений: оцените циклы в час/день, длительность импульса (мс); для высокочастотных переключений соотнесите конструкцию катушки и тепловой режим.
• Проверьте механические размеры и монтаж: Ø35 x H29 mm, монтажная резьба M5 x H19, ориентация проводов и тип разъёма.
• Оцените устойчивость к среде: температура, влажность, пыль/масло и требуемый уровень IP; постоянные магниты могут быть чувствительны к высоким температурам.
• Оцените безопасность и надёжность: данные по ресурсу (>500,000 циклов), класс изоляции B, испытание Hi-Pot AC 750 V/2 s и сертификаты (CE/ROHS).
• Запросите варианты кастомизации: удерживающая сила, номинальное напряжение, влагозащита, варианты крепления, длина кабеля и типы разъёмов.

Технический паспорт (WL3529 Permanent Electromagnet Products Data Sheet)
Название продукта: Permanent Electromagnet
Класс изоляции: B
Модель: WL-3529-24V
Испытание Hi-Pot: AC 750V / 2S
Размер: Ø35 x H29 mm
Срок службы: >500,000 циклов
Сила: 30 kg / 300 N
Срок поставки: 3–5 дней при наличии на складе
Напряжение: DC 12V / 24V (возможны варианты 6V)
Пробный заказ: Приемлемо
Мощность: 28 W (импульс)
MOQ: 2 pcs
Дежурный цикл: 10%
Гарантия: 2 года
Вывод провода: нижний край 25 cm (на заказ)
Происхождение: Dongguan, Guangdong, China
Форма действия: Energise to release (требуется инверсия полярности)
Поверхность: Электропокрытие (цинковое покрытие)
Резьба для установки: M5 x H19
Материал: сталь и эмалированный провод
Чистый вес: 168 g
Сертификаты: CE / ROHS

WL3529 Защёлкивающийся электромагнит - Контрольный список выбора (кратко)

• Требуемая удерживающая сила
• Тип управления и напряжение
• Частота переключения и рабочий цикл
• Габариты установки и монтаж
• Условия окружающей среды
• Требования по безопасности и отчёты испытаний
• Возможности кастомизации

FAQ (избранное)

• Что такое защёлкивающийся электромагнит? — Магнитное устройство бистабильного типа, сохраняющее положение без непрерывного питания за счёт постоянного магнита и катушки.
• В чём отличие от обычного электромагнита? — Обычные электромагниты требуют постоянного питания для удержания; защёлкивающиеся — сохраняют удержание без питания.
• Нужна ли противоположная полярность для освобождения? — Да, обычно для переключения используется инверсия полярности/тока.
• Какие доступны напряжения? — Типичные: 6 VDC, 12 VDC, 24 VDC; возможна кастомизация.
• Можно ли использовать при высокой частоте переключений? — Да, при условии соответствующего проектирования катушки и теплового режима.

Технические характеристики

• Модель / Серия: WL3529
• Тип продукта: защёлкивающийся (постоянный) электромагнит
• Размер: Ø35 x H29 mm
• Удерживающая сила: 30 kg (300 N)
• Варианты напряжения: DC 12V / 24V (возможны 6V)
• Мощность (импульс): 28 W
• Рабочий цикл: 10%
• Форма действия: Energise to release (требуется инверсия полярности)
• Вывод провода: нижний край 25 cm (на заказ)
• Резьба установки: M5 x H19
• Материал: сталь и эмалированный провод
• Чистый вес: 168 g
• Класс изоляции: B
• Испытание Hi-Pot: AC 750 V / 2 s
• Срок службы: >500,000 циклов
• Покрытие поверхности: электропокрытие (цинковое)
• Происхождение: Dongguan, Guangdong, China
• Гарантия: 2 года
• Сертификаты: CE, ROHS
• MOQ: 2 pcs
