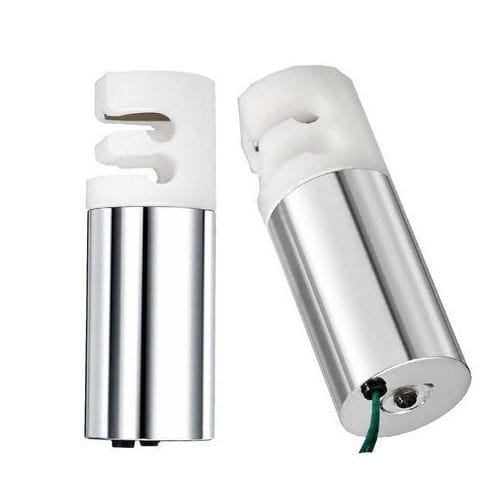

Клапан с втулкой WL 3050

с электрическим приводомэлектрическийдля регулировки

Обзор
Двойной зажимной клапан WL3050 — это клапан для управления трубкой, который регулирует поток жидкости или воздуха путем механического сжатия гибкой трубки. Среда не контактирует с механизмом клапана, что обеспечивает бесконтаминативную работу. Компактная конструкция и надежное уплотнение делают его пригодным для медицинских, лабораторных, фармацевтических, химических и промышленных автоматизированных применений.

Принцип работы

• Установите трубку внутри корпуса клапана так, чтобы среда текла только внутри трубки.
• При подаче питания на исполнительный механизм зажимные рычаги сжимают трубку с обеих сторон, обеспечивая герметичность и прекращая поток.
• При отключении питания трубка освобождается и возвращается в форму, поток возобновляется.
• Двойной зажим увеличивает силу уплотнения, уменьшает деформацию трубки и обеспечивает более стабильное управление потоком по сравнению с односторонними конструкциями.

Ключевые характеристики

• Отсутствие контакта жидкости с механизмом клапана (жидкость контактирует только с трубкой).
• Простое обслуживание и легкая замена трубки.
• Малый мертвый объем и высокая герметичность.
• Компактный размер установки и долгий срок службы.
• Совместимость с различными материалами трубок: силикон, PVC, PTFE, медицинские трубки.
• Стандартные и настраиваемые варианты по напряжению, ходу, усилию и способу монтажа.

Области применения

• Медицинские приборы: анализаторы крови, аппараты для диализа, диагностические приборы, инфузионные системы, лабораторная автоматизация.
• Лабораторное оборудование: системы отбора проб, приборы для химического анализа, испытательные стенды.
• Фармацевтические системы: гигиеническая передача жидкостей с одноразовыми трубками.
• Пищевая и напитковая промышленность: гигиеническая розливка и обработка.
• Химическая переработка: работа с агрессивными средами при выборе совместимых трубок.
• Промышленная автоматизация: контролируемая выдача, дозирование, наполнение и обращение с жидкостями в автоматизированном производстве.

Преимущества и ограничения

• Преимущества: отсутствие внутренней контаминации, простота обслуживания, высокая химическая совместимость, долгий срок службы в циклах, компактность, сниженный риск утечек.
• Ограничения: трубка является изнашиваемой деталью и требует периодической замены; стойкость к высоким давлениям ниже, чем у металлических клапанов; пропускная способность определяется внутренним диаметром трубки; для некоторых OEM-приложений может потребоваться кастомизация.

Технические данные (ключевые параметры)

• Brand: Weilong
• Model Number: WL3050
• Rated Voltage (V): DC 12V or 24V
• Rated Power (W): 4 W
• Work Mode: Air or liquid control valve
• Working Pressure (MPa): 0.1 MPa
• Air Flow Rate: 0–0.5 L/min
• Reset Time(s): 1 s ON, 1 s OFF
• Service Life: ~200,000 cycles
• Certification: CE, ROHS, ISO9001
• Pipe Gate: Outside dia. 8 mm, inside dia. 6 mm
• Type: Single tube, normally open
• Install Style: Screw
• Dimension Tolerance: ±0.1 mm
• Water-proof: None
• Insulation Class: B
• Hi-Pot Test: AC 600 V 50/60 Hz 2 s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Thread Depth: /
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen

Устранение неполадок (в общих чертах)

• Клапан не закрывается: проверьте усилие зажима, размер/жесткость трубки, напряжение и питание привода.
• Протечка после закрытия: проверьте трубку на деформацию или старение; отрегулируйте положение клапана; при необходимости снизьте давление системы.
• Медленная реакция: проверьте питающее напряжение, уменьшите механическое трение и оптимизируйте конструкцию привода/пружины.
• Перегрев: проверьте режим работы (дьюти-цикл), сократите время постоянного удержания или улучшите отвод тепла.
• Короткий срок службы трубки: оптимизируйте усилие зажима, выберите более стойкие трубки и проведите цикл-тесты.

Технические характеристики

• Brand: Weilong
• Model: WL3050
• Voltage: DC 12V or 24V
• Power: 4 W
• Operating media: air or liquid (via tubing)
• Working pressure: 0.1 MPa
• Tube bore: outside 8 mm / inside 6 mm
• Service life: ~200,000 cycles
• Certifications: CE, ROHS, ISO9001
• Temperature range: -10°C to 100°C
• Warranty: 1 year
• MOQ & supply: min order 1000 pcs; capacity ~5000 pcs/week
