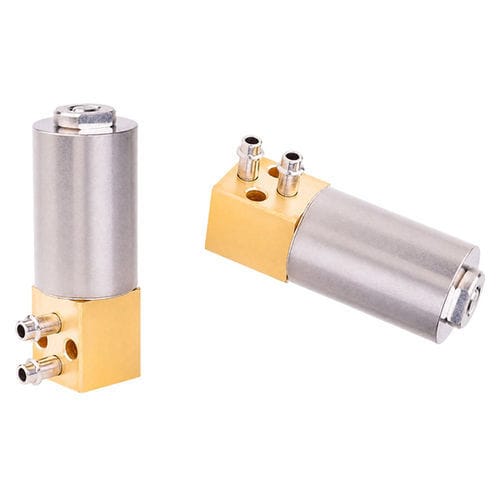

Электромагнитный клапан с прямым приводом WL1745

2 каналавоздухдля сжатого воздуха

Обзор продукта
Пропорциональный пневматический клапан WL1745 от Weilong преобразует электрический входной сигнал в непрерывно изменяемое давление или расход воздуха. Разработан для точного пропорционального управления с электромагнитным приводом; применяется в автоматизации, медицинском оборудовании, робототехнике, упаковочных машинах и прецизионном производстве, где управляемый пневматический выход повышает стабильность и эффективность процессов.

Ключевые характеристики и варианты для OEM

• Непрерывное пропорциональное управление через стандартные входы (0–10 В, 4–20 мА, PWM).
• Электромагнитный привод для точного позиционирования золотника/заглушки и плавной регулировки.
• Компактная конструкция, быстрая реакция, высокая повторяемость и длительный срок службы.
• OEM-настройки: выбор напряжения, диапазоны давления, электрические разъёмы, варианты монтажа и интерфейсы связи.

Применения

• Промышленная автоматизация: регулирование скорости приводов, позиционирование цилиндров.
• Медицинские приборы: аппараты ИВЛ, анестезии и системы подачи кислорода, требующие стабильного давления.
• Робототехника: пневматические захваты, управление усилием и деликатная обработка деталей.
• Упаковочные машины: регулировка давления запайки, дозирования/наполнения, системы маркировки.
• Чистые производства: полупроводники, лаборатории и прецизионная сборка.
• Прочее: текстиль, печать, пищевая промышленность, лазерная резка, испытательные камеры и пневмотранспорт.

Преимущества

• Точное и непрерывное управление давлением и расходом.
• Быстрая реакция и отличная повторяемость в системах с замкнутым контуром.
• Снижение потребления сжатого воздуха и экономия энергии.
• Меньше механических ударов и увеличение срока службы последующего оборудования.
• Компактный дизайн упрощает интеграцию с ПЛК и системами автоматизации.

Принцип работы
Контроллер подаёт напряжение, ток или PWM-сигнал на катушку клапана; магнитное поле перемещает якорь/плунжер, изменяя положение золотника или заглушки и, как следствие, проходное сечение для воздуха. Многие модели оснащены встроенными датчиками и системой обратной связи для непрерывного контроля и корректировки выходного давления при изменении нагрузки.

Диагностика и обслуживание

• Нет реакции: проверьте питание, входной управляющий сигнал и электрические соединения.
• Неустойчивое давление: проверьте систему подачи сжатого воздуха на предмет загрязнения, влаги, низкого давления, забитых фильтров и утечек.
• Медленная реакция: проверьте на загрязнение, износ или неправильные параметры контроллера; при необходимости очистите и откалибруйте.
• Перегрев: убедитесь в корректном напряжении катушки, избегайте длительной перегрузки и обеспечьте вентиляцию.
• Рекомендуемое обслуживание: регулярная замена фильтров, периодическая калибровка, электрические проверки и контроль герметичности.

Технический паспорт
Brand: Weilong
Model: WL1745
Rated voltage: DC12V or 24V
Rated power: 2 W
Work mode: Air proportional control valve
Working pressure: 0.2 MPa
Air-flow rate: 0–0.5 L/min
Reset time: 1 s ON / 1 s OFF (typical)
Service life: ~200,000 cycles
Certifications: CE, RoHS, ISO9001
Material: superior magnet iron
Lead wire length: 200 mm
Mounting: screw installation
Dimensional tolerance: ±0.1 mm
Waterproof: none (not IP rated)
Insulation class: B; Hi-Pot: AC 600V 50/60Hz 2s
Non-excitation holding force: 0
Operating temperature: -10°C to 100°C
Duty cycle: 1–100%
Sample order: available
Warranty: 1 year
MOQ: 1000 pcs
Supply ability: 5000 pcs/week
Typical lead time: 30 days
Port of loading: Shenzhen

Технические характеристики

• Brand: Weilong
• Model designation: WL1745
• Rated voltages: DC 12 V or 24 V
• Rated power: 2 W
• Working pressure: 0.2 MPa
• Air flow capacity: up to 0.5 L/min
• Response/reset timing: 1 s ON / 1 s OFF
• Service life: approx. 200,000 cycles
• Operating temperature range: -10°C to 100°C
• Insulation class: B; Hi-Pot test: AC 600V 50/60Hz 2s
• Duty cycle: 1–100%
• Lead wire length: 200 mm; mounting: screw
• Certifications: CE, RoHS, ISO9001
• MOQ & supply: 1000 pcs MOQ; 5,000 pcs/week production capacity
