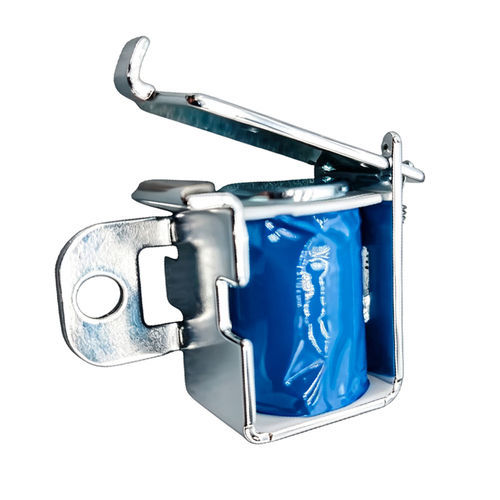

Электромагнитный клапан с прямым приводом WL0725

2 каналаNFвоздух

Обзор продукта
Соленоидный флаппер-клапан представляет собой магнитный управляющий клапан, который использует электромагнитный соленоид для приведения в действие гибкого флаппер-механизма, открывающего или закрывающего поток воздуха, чернил, газа или жидкости. Он разработан для приложений, требующих высокочастотного переключения, быстрой реакции, компактных габаритов, низкого энергопотребления и надежной работы. Индивидуальные конструкции позволяют настраивать напряжение, силу, ход, герметичность и срок службы для удовлетворения конкретных OEM или промышленных требований.

Принцип работы

• Электрическая активация: подача напряжения на катушку создает магнитное поле.
• Магнитное движение: магнитная сила притягивает внутренний плунжер/якорь и вызывает механическое движение.
• Открытие/закрытие флаппера: движение приводит флаппер в действие для открытия или закрытия потока.
• Регулирование потока и возврат: при включении клапан пропускает поток; при выключении пружина или эластичный возврат восстанавливают флаппер.

Основные преимущества и результаты

• Быстрая реакция (переключение на уровне миллисекунд)
• Бесшумная работа
• Надежное повторяемое переключение
• Компактные габариты подходят для ограниченных установочных пространств
• Длительный срок службы при правильном выборе и обслуживании

Особенности

• Компактная конструкция, оптимизированная для частой работы
• Быстрое время отклика и точное управление потоком
• Надежные характеристики переключения с хорошей повторяемостью
• Низкое энергопотребление с вариантами для различных напряжений и конструкций катушки
• Возможность кастомизации: напряжения, ход, материалы уплотнений и настройка срока службы для нужд OEM

Типичные применения

• Печатная промышленность: подача чернил, управление печатающими головками, системы очистки, требующие быстрого и точного переключения
• Медицинское и лабораторное оборудование: миниатюрные клапаны для управления жидкостями и газами
• Промышленная автоматизация: пневматическое управление, дозирование, обработка материалов и системы точного управления
• Упаковочные машины: наполнение, запайка и дозирование, требующие быстрой активации
• Робототехнические системы: компактные клапаны для точного управления движением и процессами

Преимущества и недостатки (кратко)

• Преимущества: быстрое переключение, компактность, простое электронное управление ВКЛ/ВЫКЛ, высокая надежность, простота обслуживания, подходит для частой эксплуатации.
• Недостатки: меньшая способность к выдерживанию давления по сравнению с некоторыми промышленными клапанами, производительность зависит от конструкции уплотнений, требуется корректное управление напряжением, для специальных применений может потребоваться индивидуальная разработка.

Устранение неисправностей (частые проблемы и решения)

• Клапан не работает: проверьте напряжение питания, целостность/сопротивление катушки, проводку и соединения.
• Плохое управление потоком: проверьте на наличие засоров, убедитесь в корректном выборе клапана и состоянии уплотнений, очистите клапан и проверьте рабочее давление.
• Перегрев: подтвердите коэффициент нагрузки и напряжение, проверьте отвод тепла и пересмотрите тепловой расчет.
• Протечки: осмотрите/замените флаппер и уплотнения, улучшите точность сборки и материалы уплотнений.

Технические характеристики

• Бренд: Weilong Technology
• Номер модели: WL0725
• Номинальное напряжение (V): DC 3–48V
• Номинальная мощность (W): 3-6 W
• Рабочая модель: конструкция типа flapper
• Удерживающая сила (N): 50 Gf
• Ход (mm): 19,7 мм
• Время сброса: 50 ms
• Срок службы: 300 000 циклов
• Сертификация: CE, RoHS, ISO9001
• Материал: корпус из углеродистой стали с цинковым покрытием
• Длина проводов (mm): 200
• Тип установки: регулировочный винт
• Допуск по размерам: ±0,1 мм
• Водозащита: отсутствует
• Класс изоляции: F (155 °C)
• Hi-Pot тест: AC 600V 50/60Hz 2s
• Удерживающая сила без возбуждения: 0
• Рабочая температура: -10 °C - 100 °C
• Длительность рабочего цикла: 1-100%
• Условия оплаты: TT или аккредитив по виду
• Образец заказа: Да
• Гарантия: 1 год
• Минимальный заказ (MOQ): 500 шт
• Производственная мощность: 5000 шт в неделю
• Срок поставки: 30 дней
• Порт отгрузки: Шэньчжэнь (Shenzhen)
