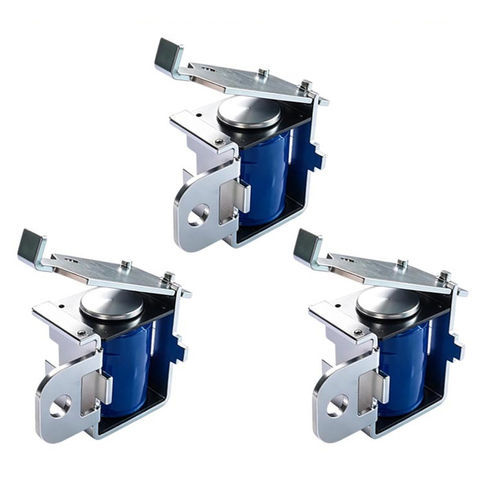

Электромагнитный клапан с прямым приводом WL1227

воздухводадля газа

Обзор продукта
Флаппер-соленоид WL1227 — компактный электромагнитный исполнительный механизм, преобразующий электрическую энергию в точное движение флаппера для управления воздухом, жидкостью или малыми механическими перемещениями. Предназначен для встраивания в оборудование с ограниченным пространством и требованиями к быстрой реакции.

Основные компоненты и принцип работы

• Электромагнитная катушка и обмотка: создают магнитное поле при подаче питания.
• Железный сердечник и якорь: магнитные элементы, преобразующие поле в движение.
• Возвратная пружина: возвращает флаппер в исходное положение при отключении питания.
• Механизм флаппера: преобразует перемещение якоря в открытие/закрытие или позиционирование.
• Корпус и крепление: корпус из углеродистой стали с цинковым покрытием и регулируемым винтовым креплением для компактной установки.

Этапы работы

• Активация: подача постоянного напряжения (3–48 В) на катушку вызывает ток в обмотке.
• Магнитная сила: поле притягивает якорь к сердечнику.
• Привод флаппера: движение якоря перемещает флаппер для управления требуемой функцией.
• Функция управления: регулирование потока воздуха, жидкости, сброс давления или механическое позиционирование в зависимости от приложения.
• Возврат: при отключении питания пружина возвращает флаппер; конструкция обеспечивает быструю и повторяемую работу.

Основные характеристики
Компактная конструкция, быстрая реакция (~50 мс сброс), настраиваемый диапазон мощности (5–33 Вт), возможность кастомизации напряжения и монтажа. Подходит для непрерывной или периодической работы в зависимости от спецификации. Корпус: углеродистая сталь с цинковым покрытием.

Типичные применения

• Печатные машины: управление подачей краски, подачей бумаги, пневмовентилями и системами позиционирования.
• Медицинские приборы: регулирование жидкостей в диагностическом и лабораторном оборудовании.
• Промышленная автоматизация: коммутация, блокировка и позиционирование малых перемещений в автоматизированном оборудовании.
• Пневматические и жидкостные системы: точное управление потоками воздуха, газа и жидкости.
• Компактные приводы для OEM-устройств и «умной» техники.

Преимущества и недостатки

• Преимущества: небольшие габариты, быстрое и точное переключение, меньший расход энергии по сравнению с крупными приводами, возможности OEM-кастомизации.
• Ограничения: меньшая абсолютная сила по сравнению с крупными приводами, риск перегрева при эксплуатации вне режима работы, механический износ при очень большом числе циклов без должного обслуживания.

Поиск и устранение неисправностей (частые проблемы и решения)

• Не работает: проверьте напряжение питания, измерьте сопротивление катушки и осмотрите электрические соединения.
• Слабая сила: подтвердите рабочее напряжение, уменьшите механическое трение или рассмотрите модель с большей силой.
• Перегрев: проверьте рабочий цикл и избегайте продолжительной работы за пределами спецификаций; при необходимости улучшите отвод тепла.
• Медленная реакция: проверьте наличие блокировок, состояние пружины и снизьте перегрузку.

Технический паспорт
Brand: Weilong Technology
Model Number: WL1227
Rated Voltage (V): DC 3–48V
Rated Power (W): 5–33W
Work Model: Flapper Type Design
Holding Force (N): 300 Gf
Stroke (mm): 0 MM
Reset Time(s): 50 Ms
Service Life: 300 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing with Zinc-Plated Coating
Lead Wire Length (mm): 200
Install Style: Adjustable Screw
Tolerance of Dimension: ± 0.1 MM
Water-proof: None
Insulation Class: F 155 Cel. Degree
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT, or LC at Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 500 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Технические характеристики

• Brand: Weilong Technology
• Model: WL1227
• Диапазон напряжения: DC 3–48 V (возможна кастомизация)
• Диапазон мощности: 5–33 W
• Время отклика / сброса: ~50 ms
• Удерживающая сила: ~300 gf (удерживающая сила без возбуждения 0)
• Ход: 0 mm (флаппер-тип)
• Срок службы: ~300 000 циклов (типично)
• Материал/корпус: углеродистая сталь с цинковым покрытием
• Длина выводов: 200 mm
• Тип установки: регулируемое винтовое крепление
• Рабочая температура: -10 °C до 100 °C
• Рабочий цикл: 1–100% (в зависимости от конструкции)
• Класс изоляции: F (155 °C)
• Hi-Pot: AC 600 V, 2 s
• MOQ / поставка: MOQ 500 pcs; мощность ~5000 pcs/неделя
• Гарантия: 1 год
